BMW E46 van 330ci naar 340ci

[Martijn_bmw]

Vet gemaakt die cold air intake voor het open luchtfilter!
Mooie update weer

[328Ti]

Gave updates weer, ook goed om te weten dat je zelf airco koppelingen kan zetten.

[Martijn M]

Mooi werk weer! Ziet er allemaal keurig uit!

[Philipoo]

Zo'n vet project dit! Knap om te zien hoe je dit blijft volhouden!

[Marc42]

lol @ windtunnel

[///MarcelRvB]

Zo, tijd voor weer eens een update. Afgelopen tijd een hoop gerommeld, met wat kleine tegenslagen, dus helaas geen grote stappen kunnen zetten.

De 3D geprinte luchtinlaat is nog niet echt een succes. Het bedrijf waar ik de originele inlaat had laten inscannen en die ook de nieuwe modellen heeft gemaakt, kwam ineens met het nieuws dat hun grote printer stuk is. Ik ben toen met de 3D modellen naar een ander bedrijf gegaan en die gaven al snel aan dat de modellen helemaal niet geschikt zijn om te printen en dat er nog veel nabewerking nodig is. De ingeschatte kosten voor het nabewerken liepen tegen de €1000,-, dus ik heb besloten om zelf maar te leren 3D modelleren. Ik heb vroeger wel meer met CAD software gewerkt, al was dat voornamelijk 2D, dus ik zou het moeten kunnen.

Voorlopig ben ik er nog niet aan begonnen, maar ik heb wel de modellen zonder nabewerking laten printen om een idee te krijgen of het past en wat ik nog meer moet aanpassen.



Vervolgens ben ik me gaan richten op wat andere zaken op de to-do lijst. Zoals het ordenen van de spaghetti in de DME-box, zo dat die ook weer netjes dicht kan:



En toen raakte ik wat afgeleid, en heb ik angel eyes in de koplampen gemonteerd. Met als reden dat ik dan gelijk de kabels netjes weg kon werken, nu ik toch met bekabeling in de motorruimte bezig ben.


Ik ben voor gele leds gegaan, met het idee dat dit een klassiekere uitstraling heeft dan wit of blauw. De leds komen bij een Amerikaanse webshop vandaan, en ik had kunnen weten dat je dan leds krijgt waar mee je een voetbalstadion kan verlichten... Ik heb er maar een paar led dimmers tussen gezet en dat maakt het iets beter:


(Bestuurderskant met dimmer, bijrijderskant zonder dimmer)

[///MarcelRvB]

Ondertussen is na een aantal keer starten duidelijk geworden dat de karterpan en de olieleidingen naar het externe oliefilterhuis lek zijn. En na het vullen en ontluchten van het koelsysteem bleken ook de kachelslangen te lekken.

Dus kan de boel weer deels uit elkaar. Heerlijk. Eerst maar eens zo'n handige ophangbeugel aangeschaft, zodat het subframe er onderuit kan en ik overal goed bij kan.


Verder heb ik waarschijnlijk ook nog ergens een stroomlek. Van de ene op de andere zaterdag was ineens de accu volledig leeg, met schade aan de IKE (computer van het instrumentenpaneel) als gevolg. Het instrumentenpaneel is nu volledig dood, maar dit kan als het goed is gerepareerd worden. Ik heb hem opgestuurd naar een bedrijf wat daarin gespecialiseerd is, op hoop van zegen.

[///MarcelRvB]

Het instrumentenpaneel is weer terug, en alles lijkt het weer te doen. Behalve het lcd scherm, die is nu ineens stuk. Dus helaas kon hij weer retour naar het revisiebedrijf, die gelukkig garantie geven.

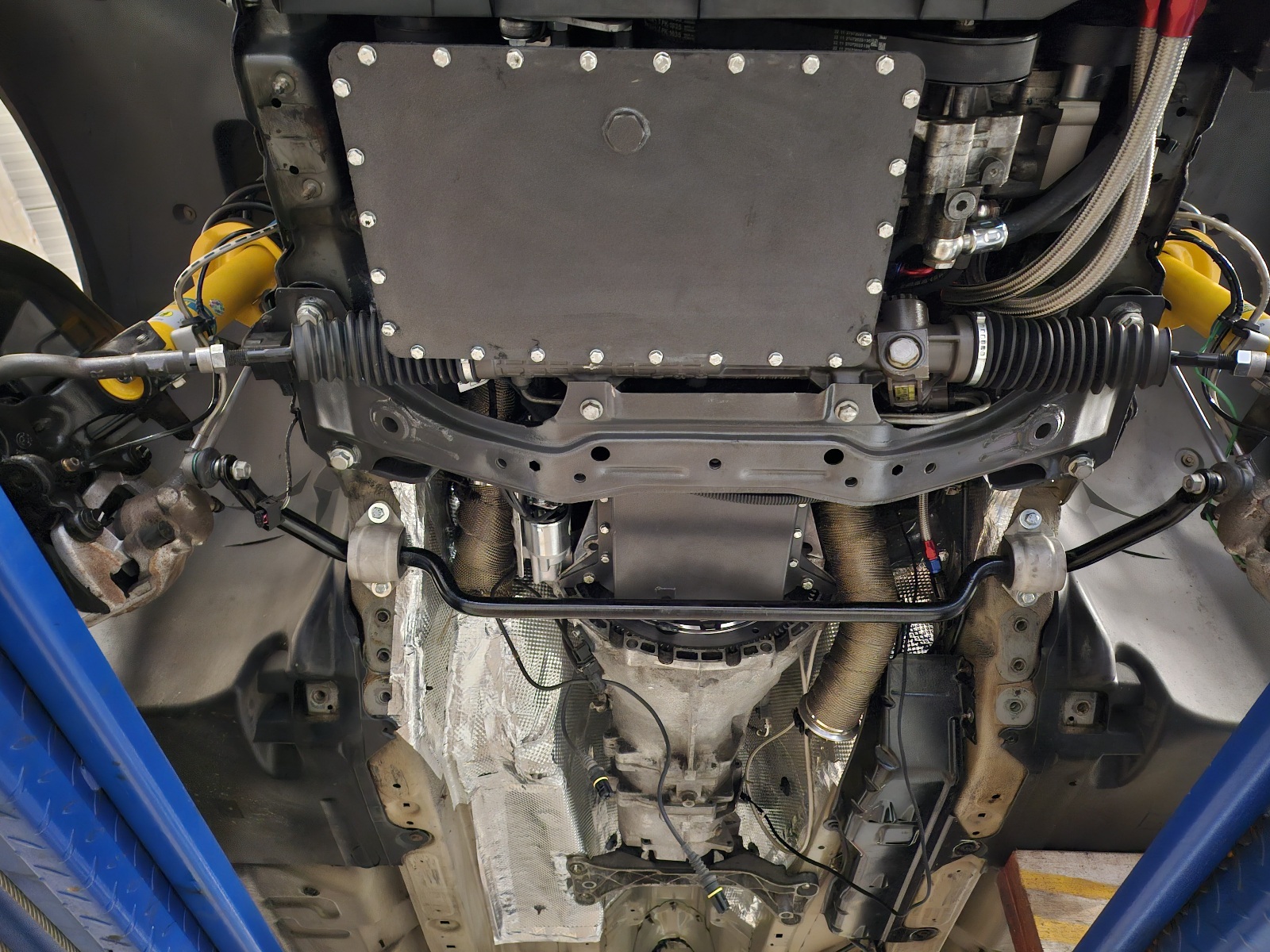

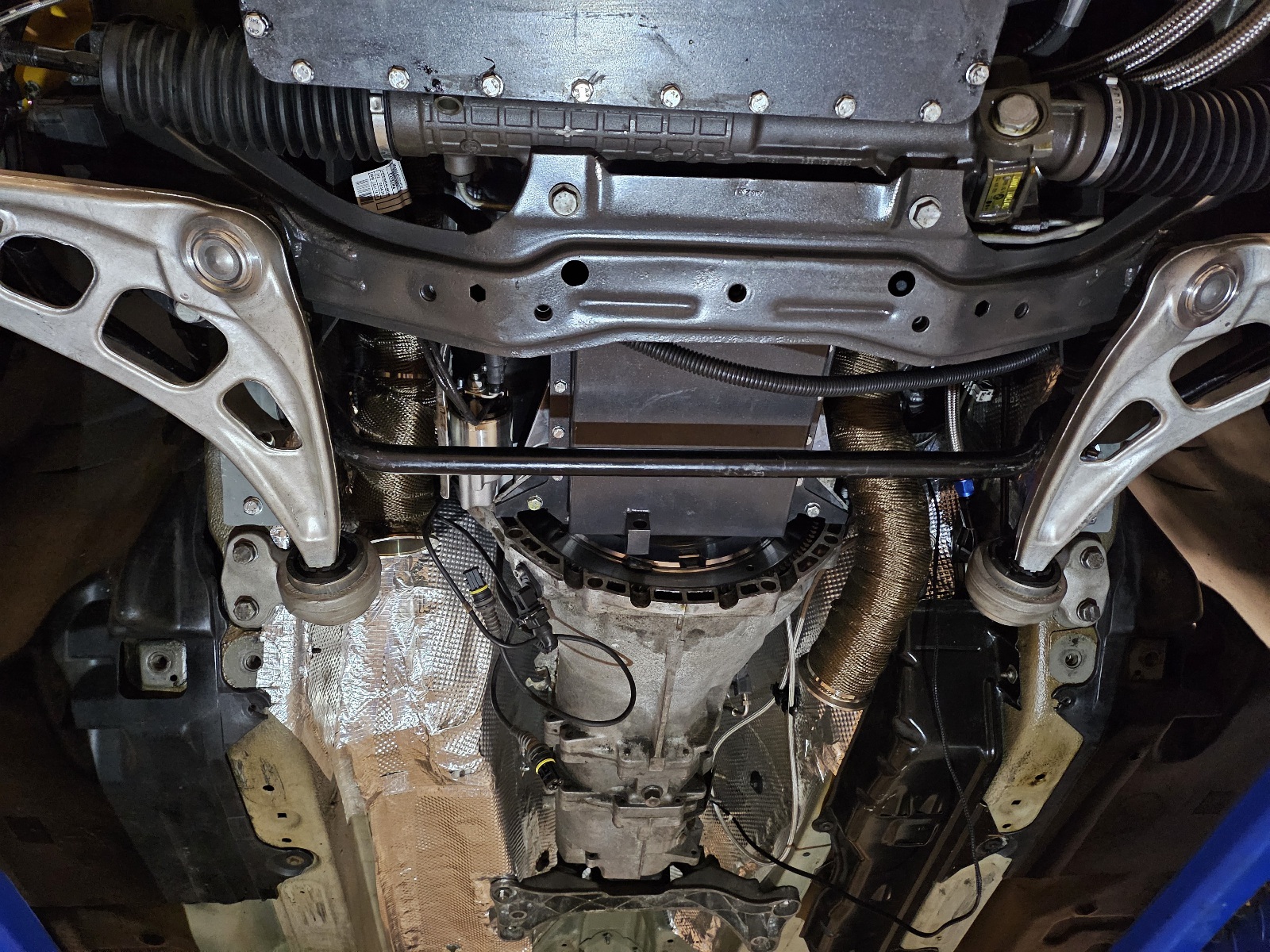

Na de carterpan opnieuw afgedicht te hebben en ik het subframe er nog onderuit had, kon ik mooi van de ruimte gebruik maken om wat leidingwerk opnieuw te doen. Dat was nogal een rommeltje geworden namelijk:


Als eerste de olieleidingen. Deze lopen van de oliepomp naar het oliefilterhuis, vervolgens naar de oliekoeler en tenslotte retour naar de carter:



[///MarcelRvB]

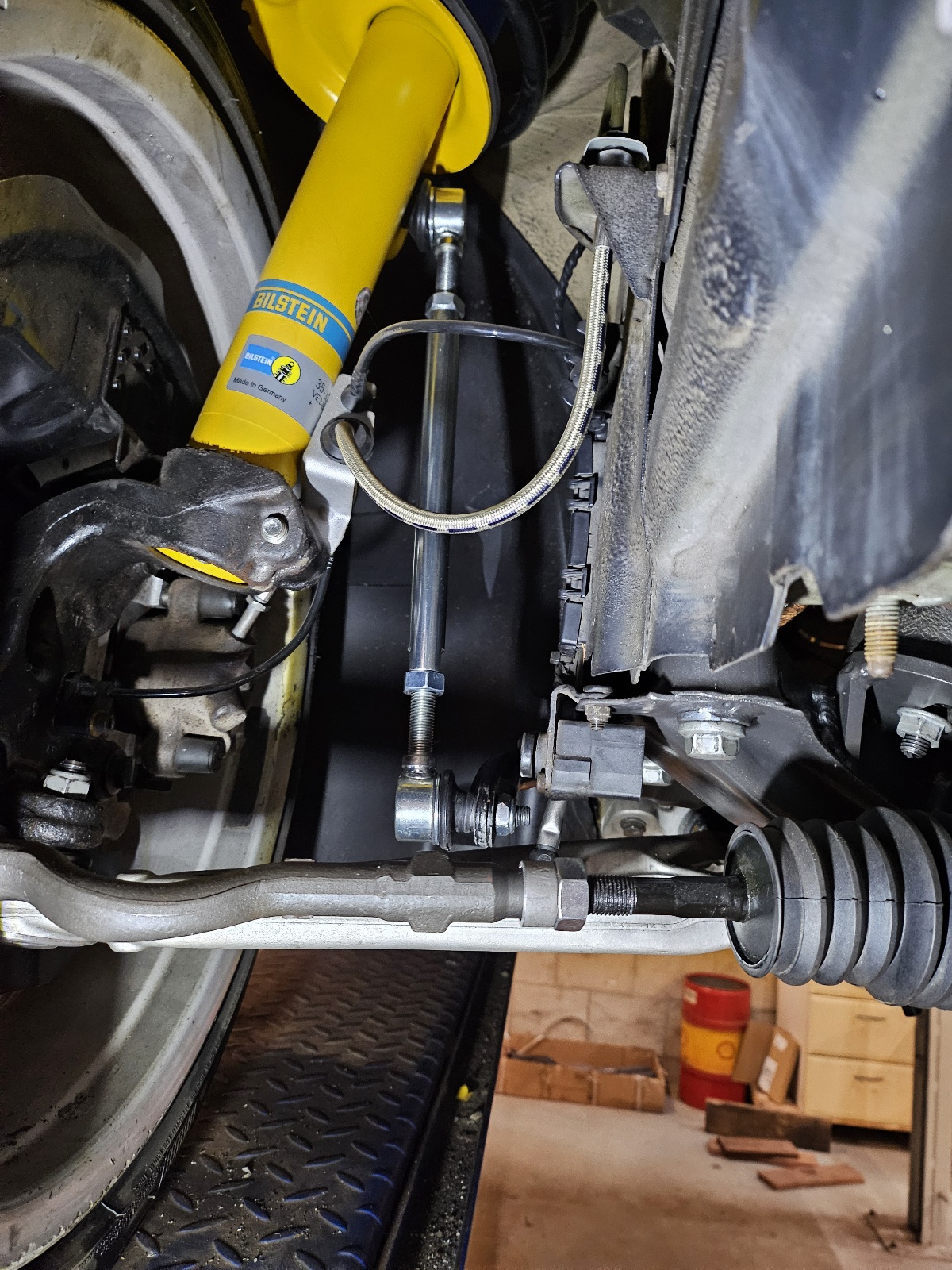

Daarna waren de hydrauliekslangen van de stuurbekrachtiging aan de beurt. Deze lopen buiten de chassisbalk om naar het reservoir. Probleem: ze zitten in de weg voor de remkoeling:


Nu is het zo dat het remkoelkanaal aan deze kant oorspronkelijk een aftakking had naar de dynamo. Eerst was ik van plan om deze opening dicht te maken, maar nu komt het me juist goed uit. Met een paar 90 graden tankdoorvoeren kan ik nu de hydrauliekslangen door het remkoelkanaal heen leiden:





[Geertmans]

Mooie acties richting een steeds betere afwerking

[HakanPower]

Super dik project

[Martijn M]

Mooi werk met die leidingen, het zijn de details die een inbouw strak maken!

[looney16v]

Altijd leuk om te zien wanneer dit project weer een update heeft
