Radio bedrading E34 540i

[Remko]

In mijn 540 was een BMW Bavaria C Exclusiv ingebouwd. Die radio past erg goed bij het E34 dash maar het is een oude cassettespeler en bovendien kreeg ik hem niet meer aan de praat. Waarschijnlijk omdat hij geblokkerd was.

Ik heb nu een Nakamichi CD 500 gekocht. Een radio die goed aansluit bij het dashboard en naar het schijnt qua geluidskwaliteit erg goed is.

Ik ben nu bezig met het uitvogelen van de bedrading. Misschien kunnen jullie mij daarbij helpen. Ik heb wel een idee maar ik wil het in een keer goed doen.

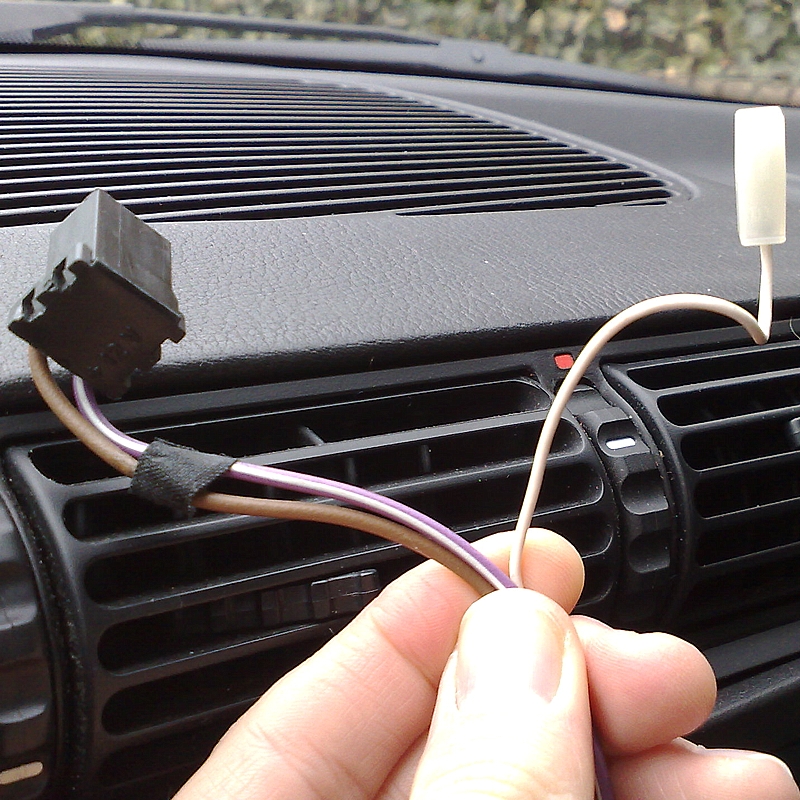

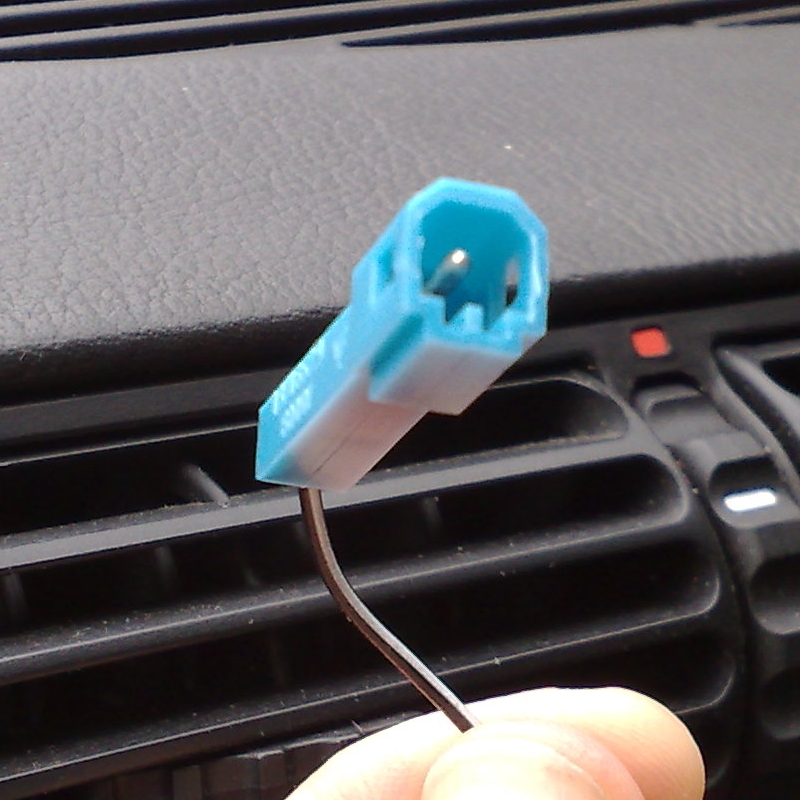

Wat is de functie van de volgende draden? Alvast bedankt.

[Remko]

Ik heb toch alvast wat geprobeerd. Als ik de stekker achterin de Nakamichi plug dan geeft het apparaat wel wat opstartgeluiden maar ik krijg hem niet aan de praat.

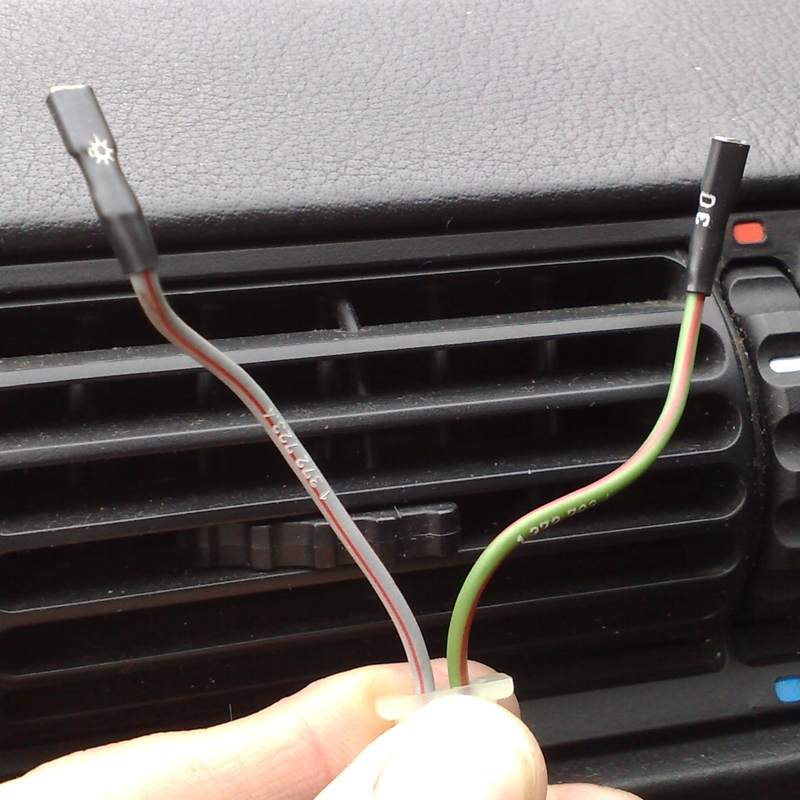

Groen rood 30A (BMW) heb ik aangesloten op geel (Nakamichi constante stroom)
Paars wit (BMW) heb ik aangesloten op rood (Nakamichi contactslot auto)
Bruin (BMW) heb ik aangesloten op zwart (Nakamichi aarde)

Grijs rood (BMW - dimmer - gokje) heb ik niet aangesloten
Wit (BMW - antenne - gokje) heb ik niet aangesloten
Zwart wit (BMW - telefoon mute - gokje) heb ik niet aangesloten

[frankv]

heb je hier wat aan?

http://forums.bimmerforums.com/forum/sh ... ?t=1161555" onclick="window.open(this.href);return false;

http://www.bavtech.com/e34-guides/1995- ... /index.php" onclick="window.open(this.href);return false;

[Remko]

Bedankt Frank, in die link komen de kleuren overeen met mijn aansluiting.

Rood-wit is de BMW continu stroom. Die loopt over in groen-rood.
Paars-wit is de BMW contact stroom.
Bruin is de BMW aarde

De rest is minder relevant.

Het enige dat het apparaat nu doet is een soort inschakelgeluid maken als ik de stekker in plug en cd's pakken en ejecten. Verder geen teken van leven. Geen ruis en geen info in het display.

Ik begin te denken dat het apparaat defect is. Jammer, want het is een nieuwe.

[Remko]

Een interessant topic over de Nakamichi cd500. Blijkbaar zijn het niet bepaald probleemloze spelers.

http://www.talkaudio.co.uk/vbb/showthre ... hlight=nak" onclick="window.open(this.href);return false;

[Remko]

De radio werkt nu. Ik heb de radio teruggestuurd naar de verkoper, die hem heeft laten testen. De radio bleek alles te doen wat hij moest doen dus ik kreeg de radio weer retour. Toevallig had ik vanavond bezoek van twee E34 kenners. Een van hen checkte mijn zekeringen. Alleen de 20A zekering van de koplampsproeiers bleek gebroken. Die heb ik vervangen. De 30A zekering van de radio was intact maar die heb ik voor de zekerheid vervangen. Ik heb de radio vervolgens aangesloten zoals eerder heb gepost en nu werkt hij dus wel.

Ik post nog een foto van de middenconsole.

[Remko]

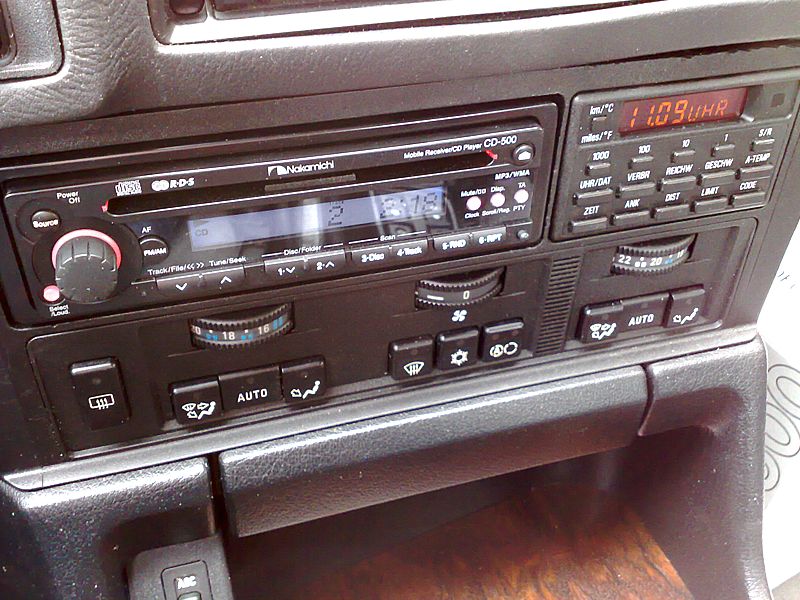

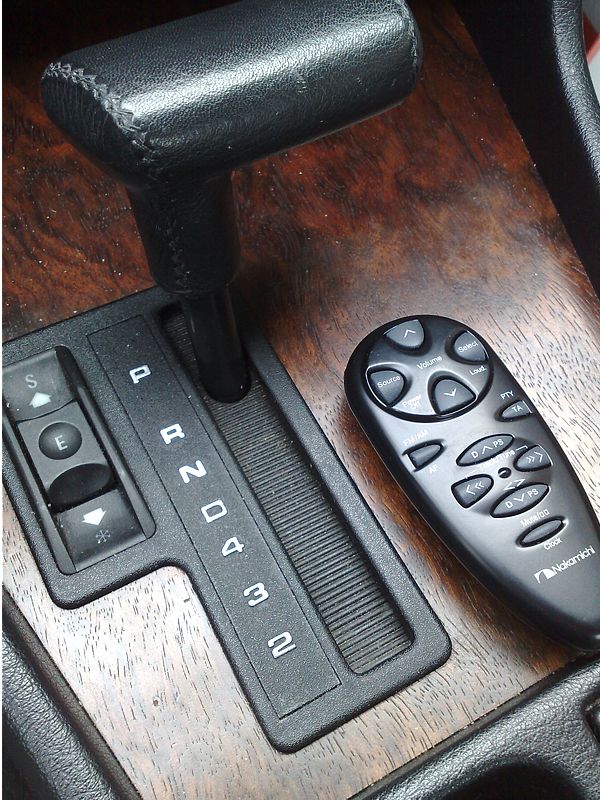

Het resultaat. Mooi in lijn met het E34 dash.

[frankv]

ah, ik zie dat je verlichting van je boordcomputer ook weer werkt?

de originele blaupunkt was toch zeker mooier, maar RDS en cd's zijn ook wat waard...
