Het is weer even geleden dat ik iets gepost heb, maar niet stil gezeten. Ik heb genoeg beeldmateriaal om weer een aantal posts te maken met de nodige voortgang.
Dit topic gaat om een klus die ik heb gedaan voor iemand samen met een vriend van mij. Het gaat hier om het lassen van een bouwpakket Cybull rolkooi in een BMW E30. Deze E30 heeft al de nodige aanpassingen gehad aan het onderstel, remmerij en flinke motorupgrade. De kooi hoeft niet KNAF of FIA gekeurd te zijn, maar we willen hem wel bouwen volgens de ANEX J richtlijnen. De auto heeft nog een kenteken en gaat ook de weg op.
Nu was het tijd voor een serieuze rolkooi. De auto werd nagenoeg kaal aangeleverd en dit is ook noodzakelijk i.v.m. toegankelijkheid, lasspetters en alle andere zaken die erbij komen kijken.
Hieronder volgen de foto's. Ik heb helaas niet van elk detail foto's maar we hebben ons best gedaan.

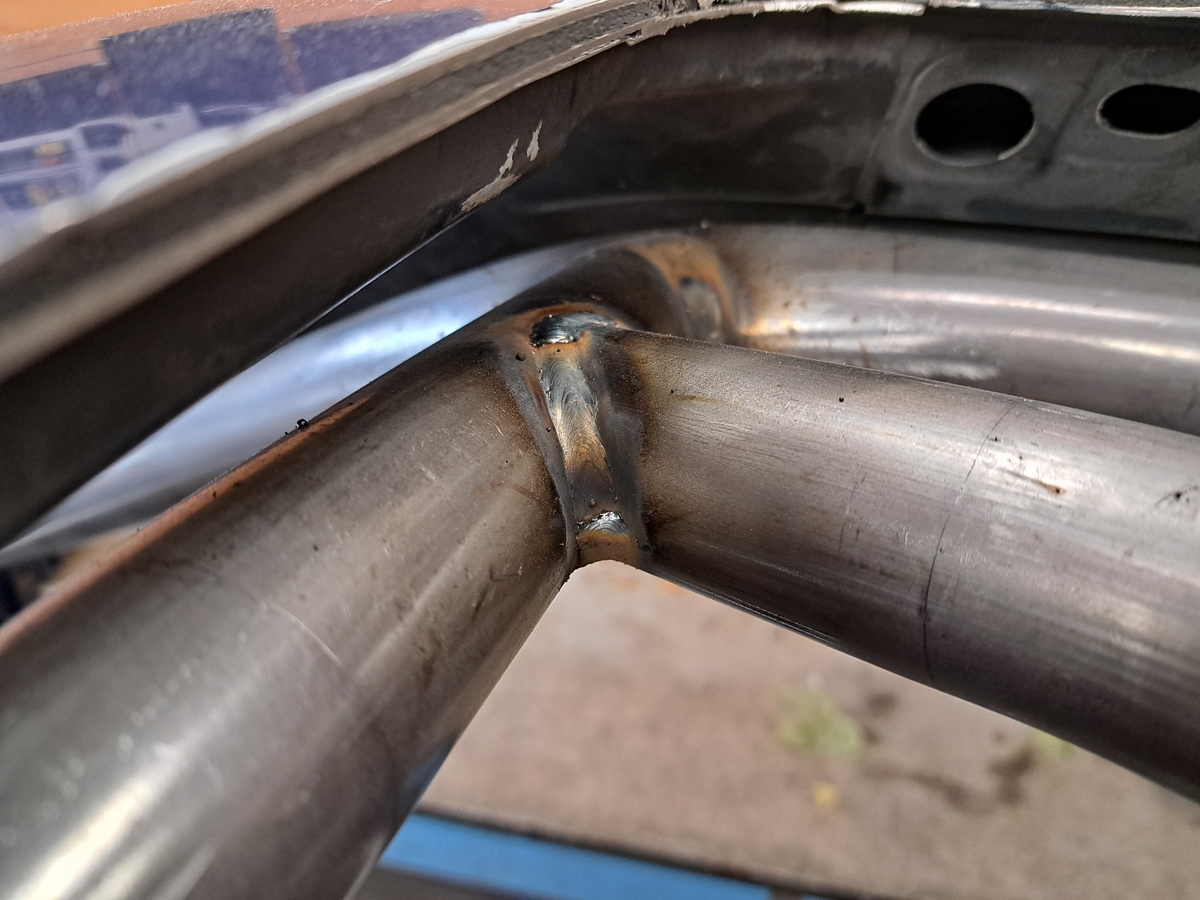

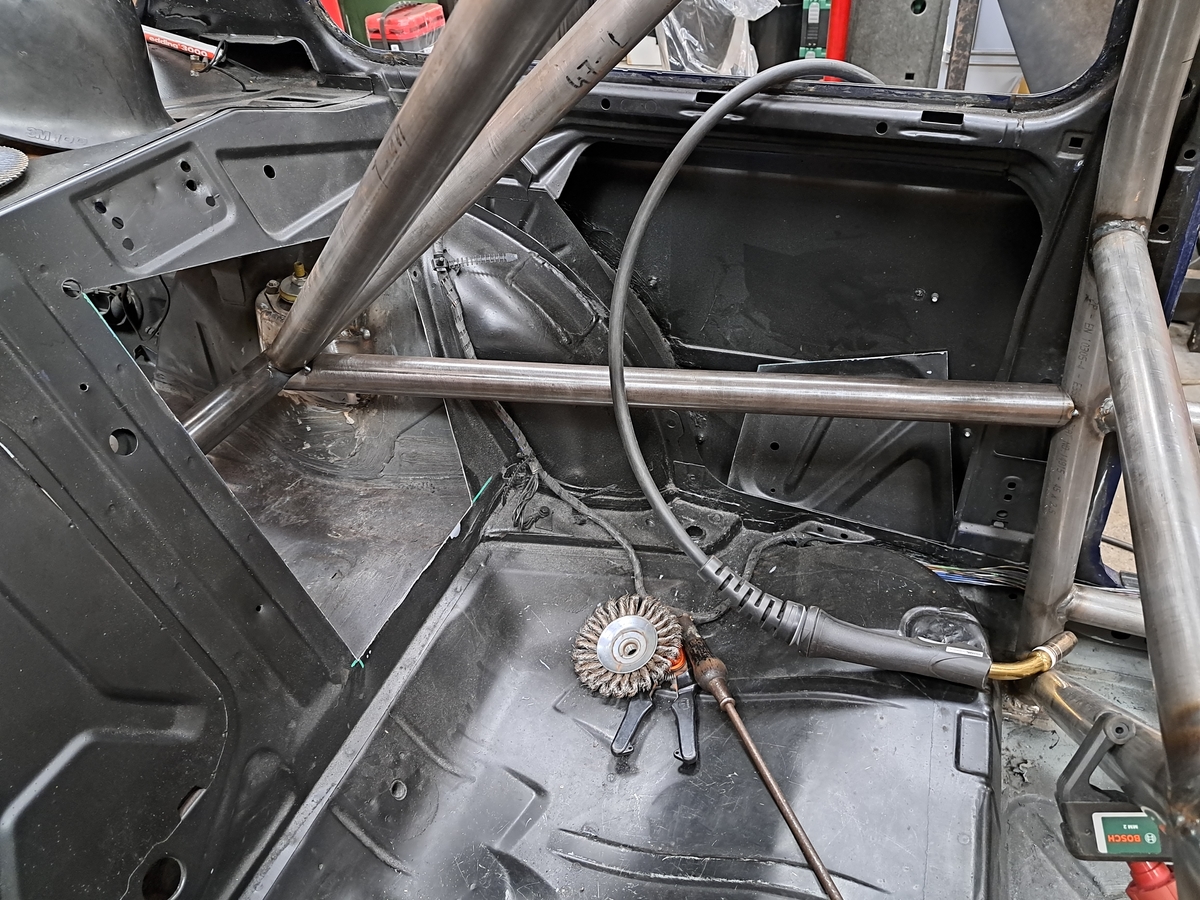

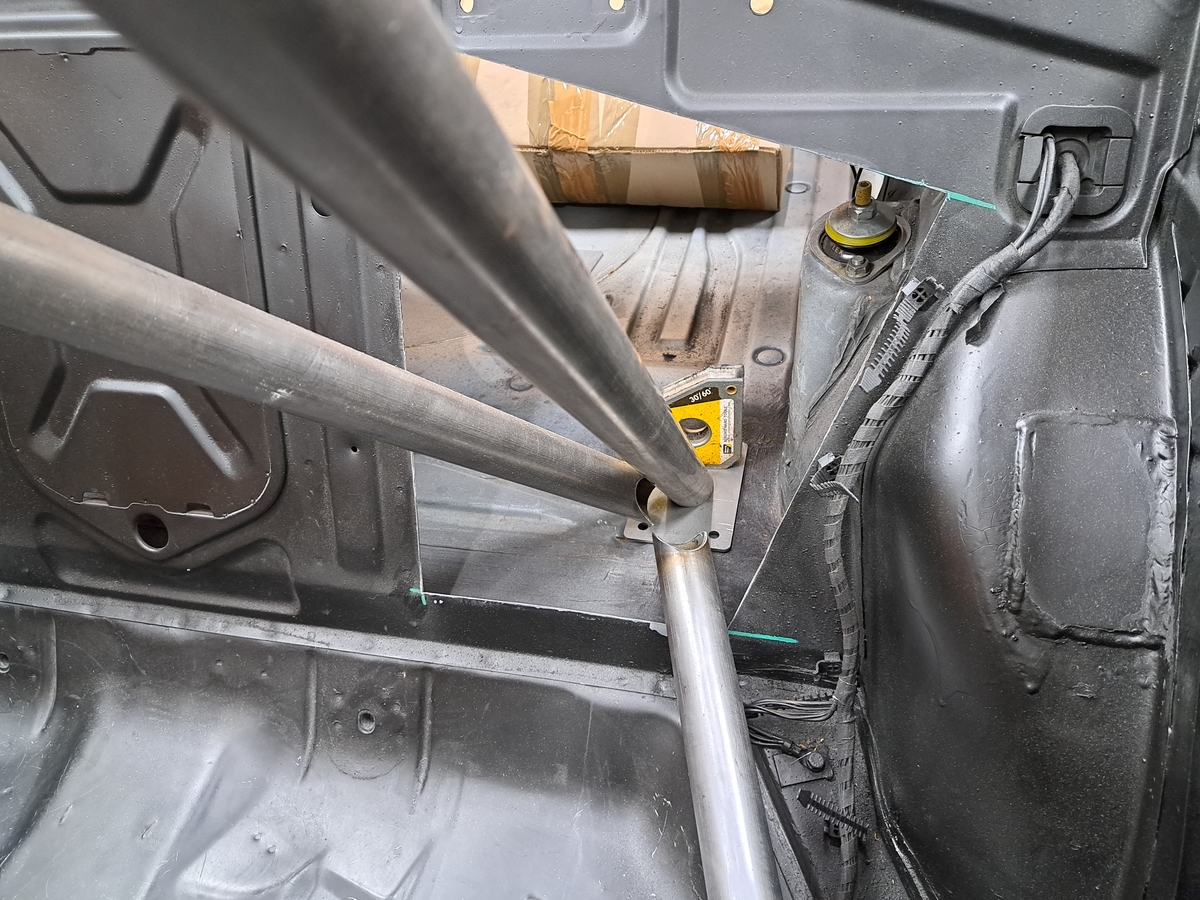

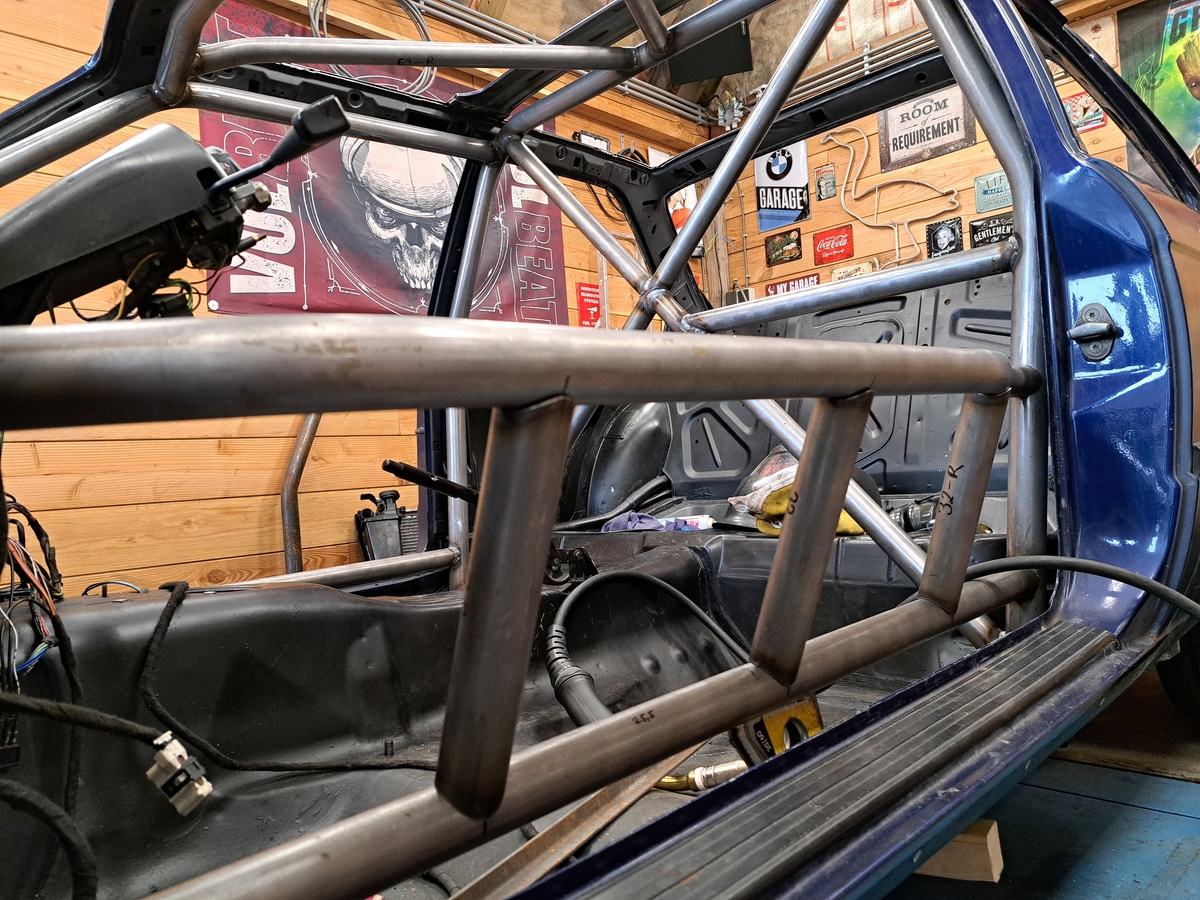

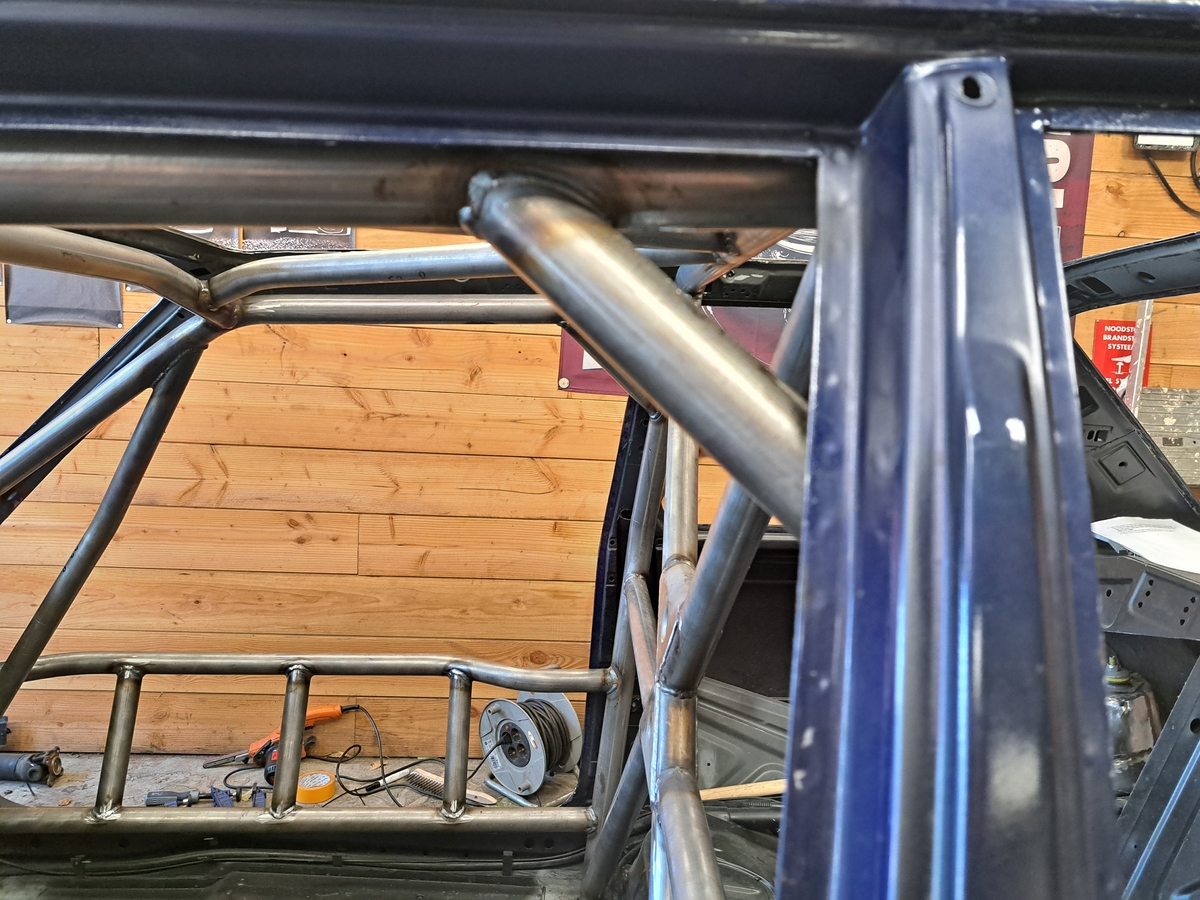

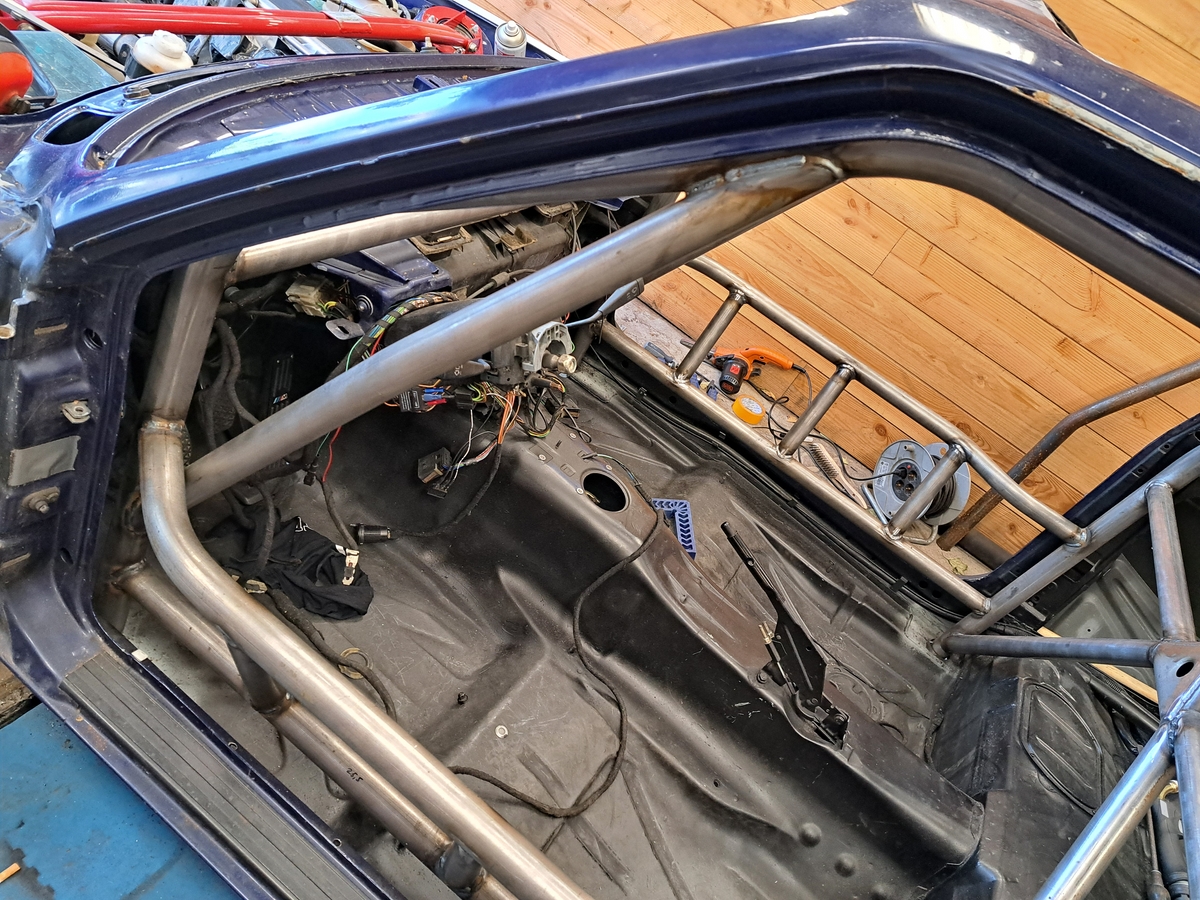

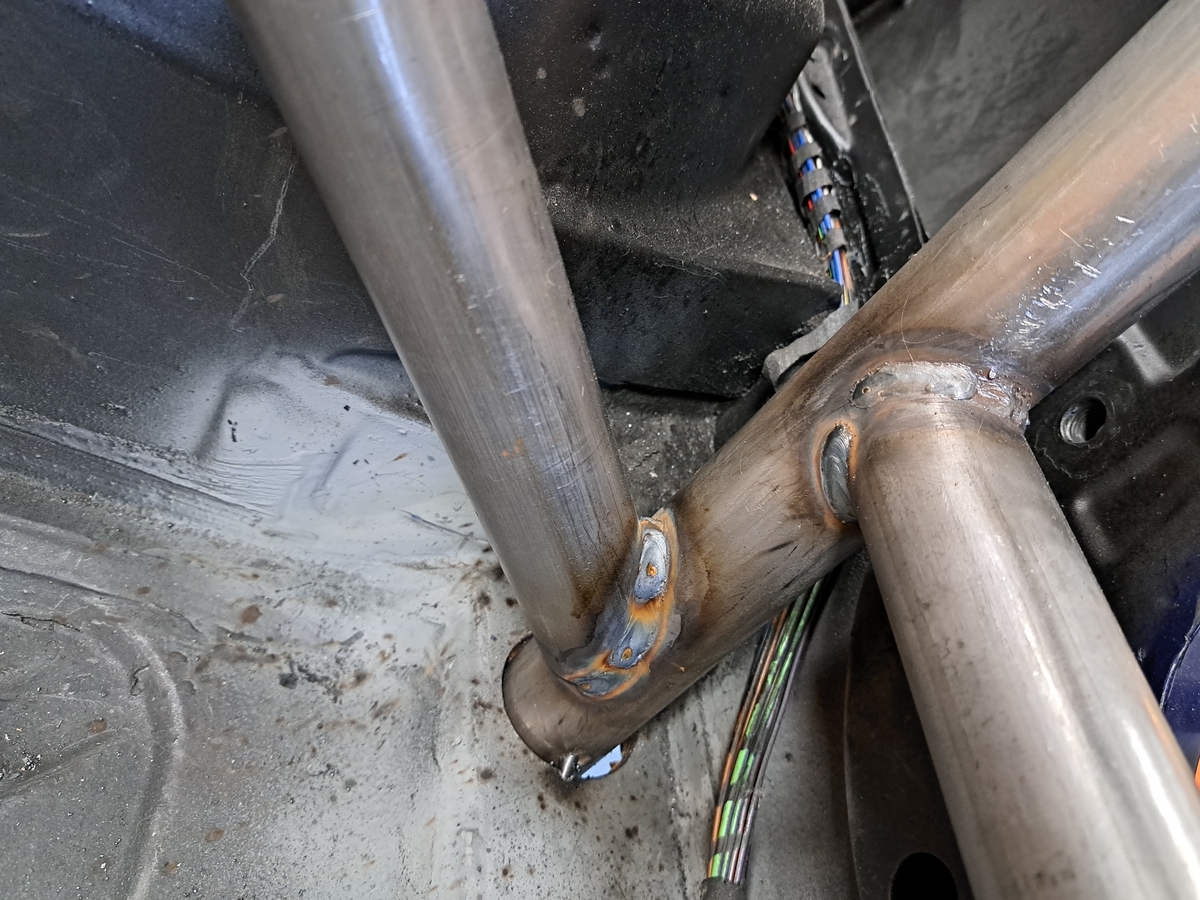

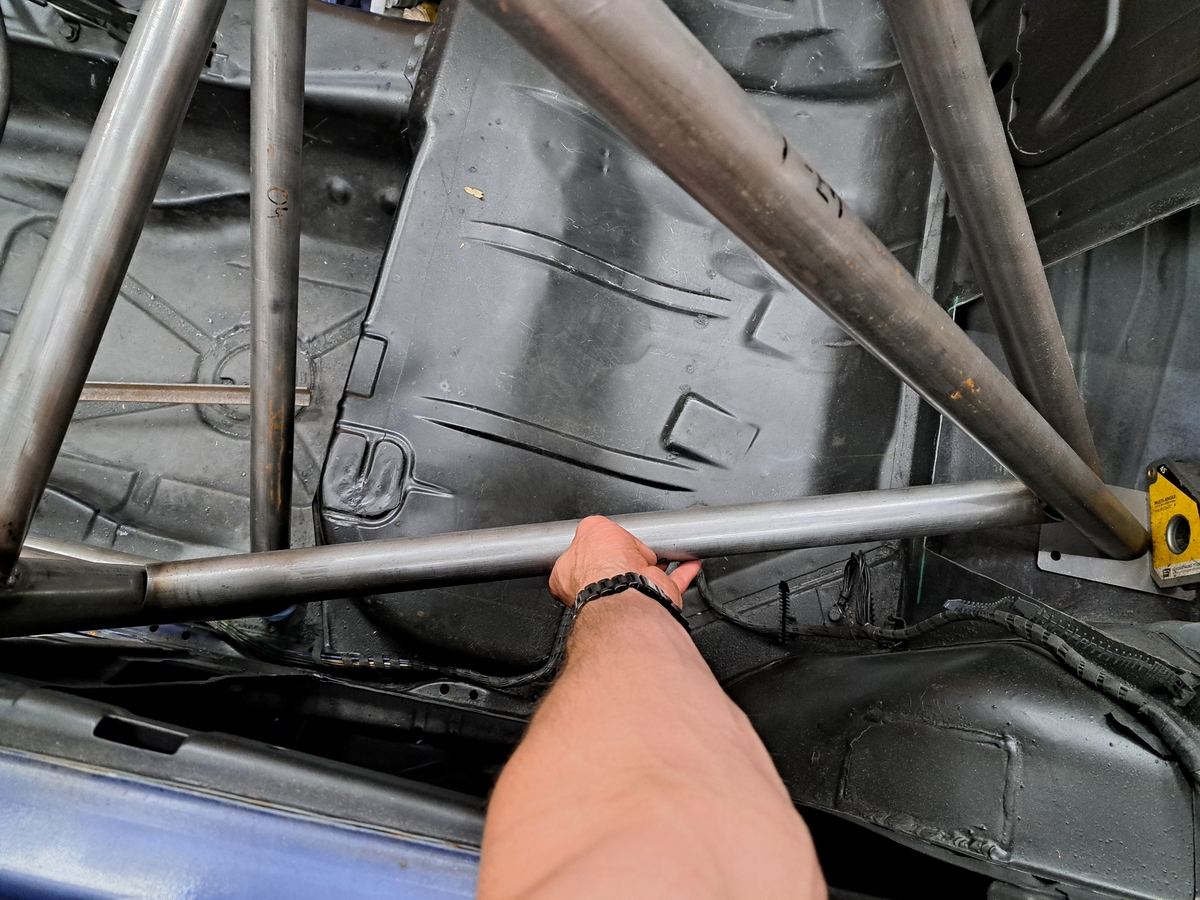

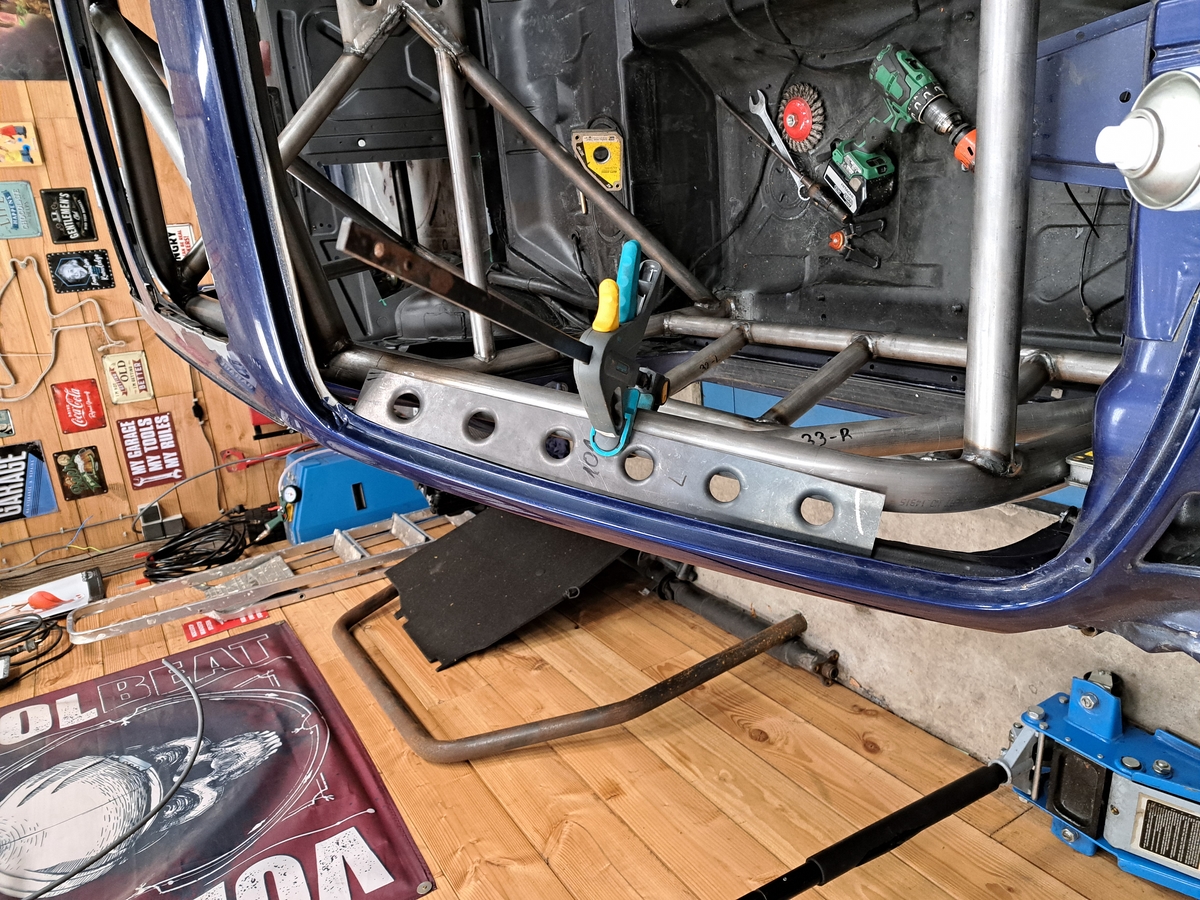

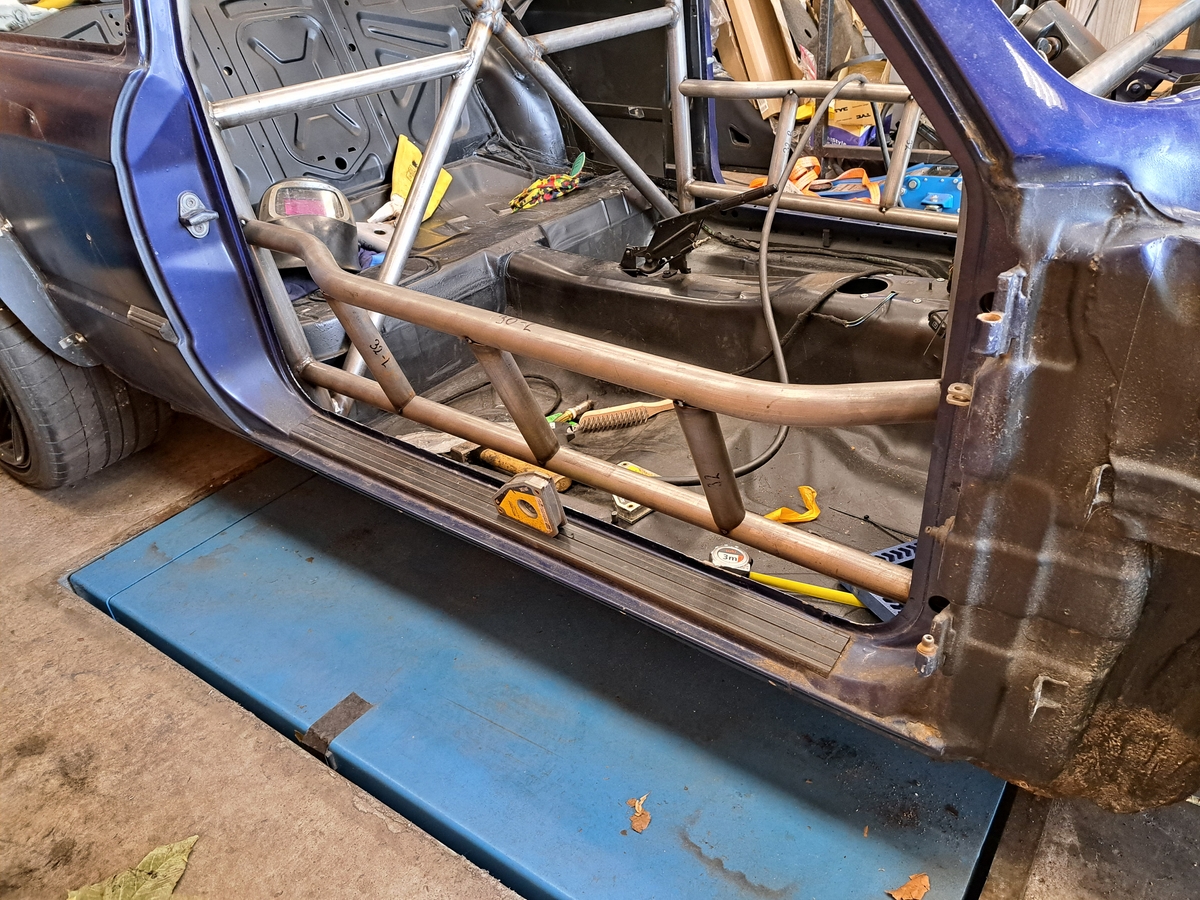

Omdat het een bouwpakket is met een aantal vaste maten zijn we begonnen met het opzetten van de basiskooi. Dit betreft de A en B stijlen. De bashbars hebben vaste maten omdat deze al genotcht waren. (de halfronde uitsparingen aan het einde van de buizen om goed aan te sluiten haaks op een andere buis). nadat we de B stijl in de juiste hoek hebben gezet hebben we de bashbars en A stijlen gehecht.
Sommige foto's zitten iets door elkaar in chronologische volgorde, dus foto's met hechten en afgelaste pijpen kunnen door elkaar staan.

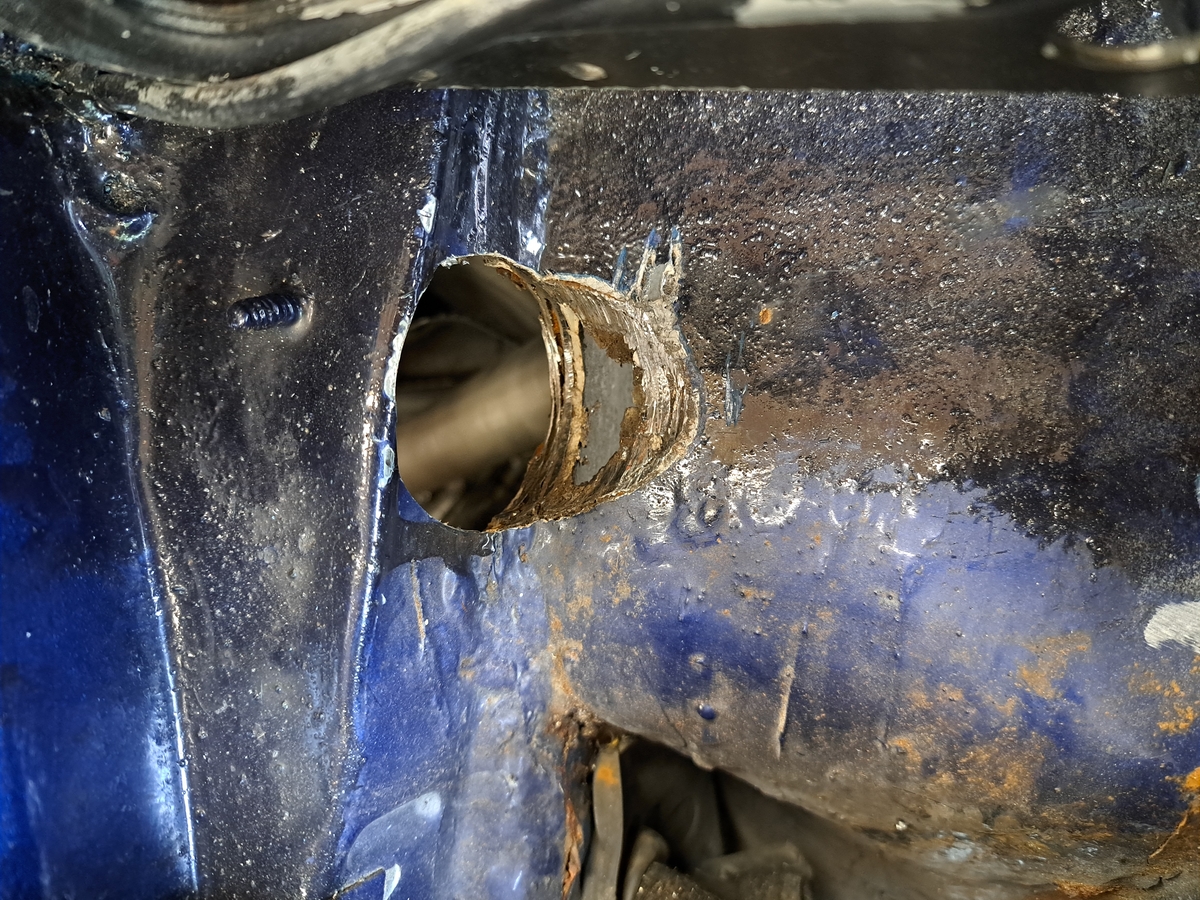

Om alvast vragen te voorkomen: Ja, we hebben gaten gemaakt in de bodem zodat we de kooi kunnen laten zakken als we deze gaan aflassen, zodat je 360 graden kan aflassen onder het dak.
- 20240727_133750.jpg (974.56 KiB) 801 keer bekeken
- 20240725_174639.jpg (936.85 KiB) 801 keer bekeken
- 20240725_174105.jpg (745.28 KiB) 801 keer bekeken
- 20240727_210806.jpg (823.55 KiB) 801 keer bekeken
- 20240727_210741.jpg (827.77 KiB) 801 keer bekeken
