BMW E46 van 330ci naar 340ci

Net een nieuwe auto gekocht? Of druk bezig met de restauratie van je klassieker of opbouw van je racer? Hier kun je ons op de hoogte houden.
SlowCo
Berichten: 4130
Lid geworden op: 23 sep 2008, 09:36

Re: BMW E46 van 330ci naar 340ci

Bericht door SlowCo » 24 nov 2024, 18:58

Mooi werk weer, leuk dat je het hier deelt.

looney16v
Berichten: 91
Lid geworden op: 05 aug 2021, 16:40
Auto: Golf6 gti, bmw e46 325, E-Niro

Re: BMW E46 van 330ci naar 340ci

Bericht door looney16v » 24 nov 2024, 21:05

Wat een project is dit. Geweldig om te volgen. Je geduld en precisie druipen van je berichten af 😁

Online
Gebruikersavatar
jos_br
Berichten: 2445
Lid geworden op: 16 nov 2008, 21:59
Locatie: Dieverbrug

Re: BMW E46 van 330ci naar 340ci

Bericht door jos_br » 25 nov 2024, 19:34

Dit is toch het niveau waar ik van smul, echt, hoe dit weer uitgezocht en samengebouwd wordt. Geweldig!

Jos.

Gebruikersavatar
Niels
Berichten: 22464
Lid geworden op: 13 feb 2006, 23:04
Auto: Prius+
Locatie: Grunn...

Re: BMW E46 van 330ci naar 340ci

Bericht door Niels » 26 nov 2024, 01:12

^^ wat Jos zegt!!

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 26 nov 2024, 22:49

Dank voor de leuke reacties!
looney16v schreef: 24 nov 2024, 21:05 Wat een project is dit. Geweldig om te volgen. Je geduld en precisie druipen van je berichten af 😁
Ja geduld en precisie zijn wel de sleutelwoorden bij een project als dit! Al heb ik dat van mijzelf helemaal niet zo. Mijn vader restaureert auto's en brommers voor de hobby met ongekend veel geduld en precisie, en daardoor heb ik vaak gezien wat het resultaat kan worden als je voor de 100% gaat. Dus daar probeer ik zoveel mogelijk een voorbeeld aan te nemen.

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 26 dec 2024, 01:02

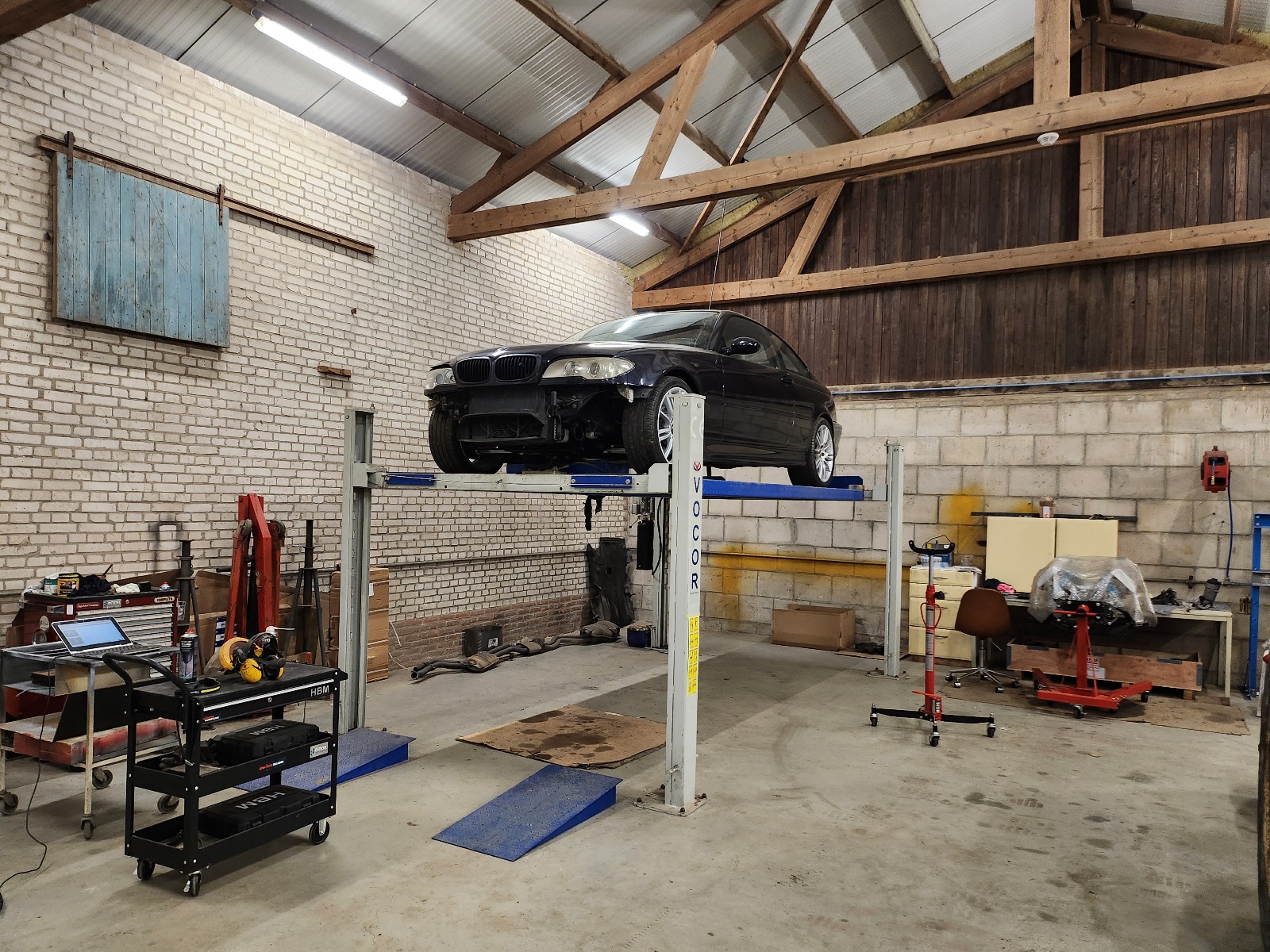

Nu rond de feestdagen heb ik wat extra tijd te besteden in de werkplaats, dus we gaan lekker door.

De E46 gaat nu onder het mes.

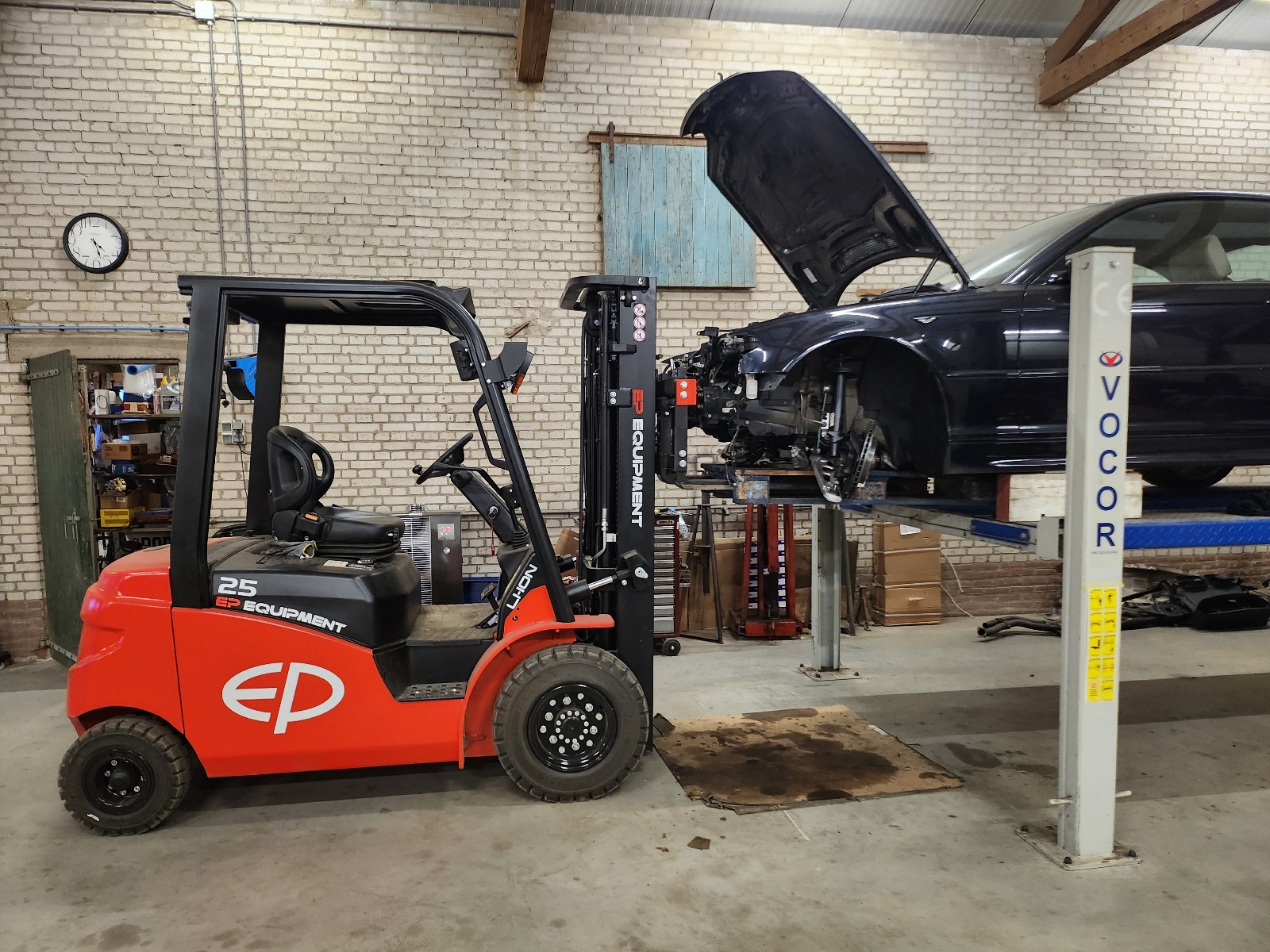

Inmiddels ben ik zover met de demontage dat ik het blok + versnellingsbak + voorophanging in één keer onder de auto vandaan kan laten zakken.
Daarnaast heb ik nog een nieuwe aanwinst gescoord waar ik zeer blij mee ben.
Een Gertrag 420G zesbak. Redelijk zeldzaam, heb deze uiteindelijk via Ebay uit Engeland vandaan. Deze bak werd geleverd op de E39 540i en M5. Op de behuizing en aandrijfas-flens na, identiek aan de bak die geleverd werd op de E46 M3, en daarmee de sleutel voor een succesvolle V8 swap.

Gebruikersavatar
Martijn_bmw
Berichten: 27882
Lid geworden op: 22 nov 2009, 13:32
Locatie: Randstad

Re: BMW E46 van 330ci naar 340ci

Bericht door Martijn_bmw » 26 dec 2024, 01:47

Mooie ruime sleutel ruimte! En blijft een heel mooi project :) :df:

RJK
Berichten: 3584
Lid geworden op: 17 aug 2009, 20:51

Re: BMW E46 van 330ci naar 340ci

Bericht door RJK » 26 dec 2024, 03:10

Lekker bezig weer!

De Gertrag 420g werd ook geleverd op de E38 740i (komt degene die ik heb vanaf), maar ook de E31 840i en E52 Z8. Zijn wel duur geworden die bakken zeg.

Gebruikersavatar
yorick
Berichten: 993
Lid geworden op: 13 feb 2007, 19:36
Locatie: piershil

Re: BMW E46 van 330ci naar 340ci

Bericht door yorick » 26 dec 2024, 13:06

De Getrag 420 hand 6 heb ik ook liggen voor mijn projectje. Ze zijn moeilijk te reviseren door gebrek aan onderdelen. Er is wel een bedrijf die het kan, maar vergeten wie. Misschien Kona?

Ze zijn iig ook geleverd op de E34 en E36

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 27 dec 2024, 08:23

yorick schreef: 26 dec 2024, 13:06 De Getrag 420 hand 6 heb ik ook liggen voor mijn projectje. Ze zijn moeilijk te reviseren door gebrek aan onderdelen. Er is wel een bedrijf die het kan, maar vergeten wie. Misschien Kona?

Ze zijn iig ook geleverd op de E34 en E36
Dat klopt ze zijn op veel V8 modellen geleverd, wat het eigenlijk wel gek maakt dat ze zo zeldzaam zijn.

First Transmissie uit Schiedam biedt een volledig gereviseerde aan op marktplaats.

Gebruikersavatar
328Ti
Berichten: 3084
Lid geworden op: 26 nov 2012, 23:10

Re: BMW E46 van 330ci naar 340ci

Bericht door 328Ti » 27 dec 2024, 09:39

///MarcelRvB schreef: 24 nov 2024, 12:11 20241116_182709.jpg
Gaaf werk, ziet er prachtig uit. Ik heb nog een zgan waterpomp voor je liggen indien interesse. Oem (bosch? Moet ik ff kijken).

Benieuwd hoe dit project verloopt

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 30 dec 2024, 12:38

328Ti schreef: 27 dec 2024, 09:39
///MarcelRvB schreef: 24 nov 2024, 12:11 20241116_182709.jpg
Gaaf werk, ziet er prachtig uit. Ik heb nog een zgan waterpomp voor je liggen indien interesse. Oem (bosch? Moet ik ff kijken).

Benieuwd hoe dit project verloopt
Daar heb ik wel interesse in. Oem merk zou Graf moeten zijn, maar Bosch lijkt me ook goed. Ik stuur je een PB.

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 01 jan 2025, 23:03

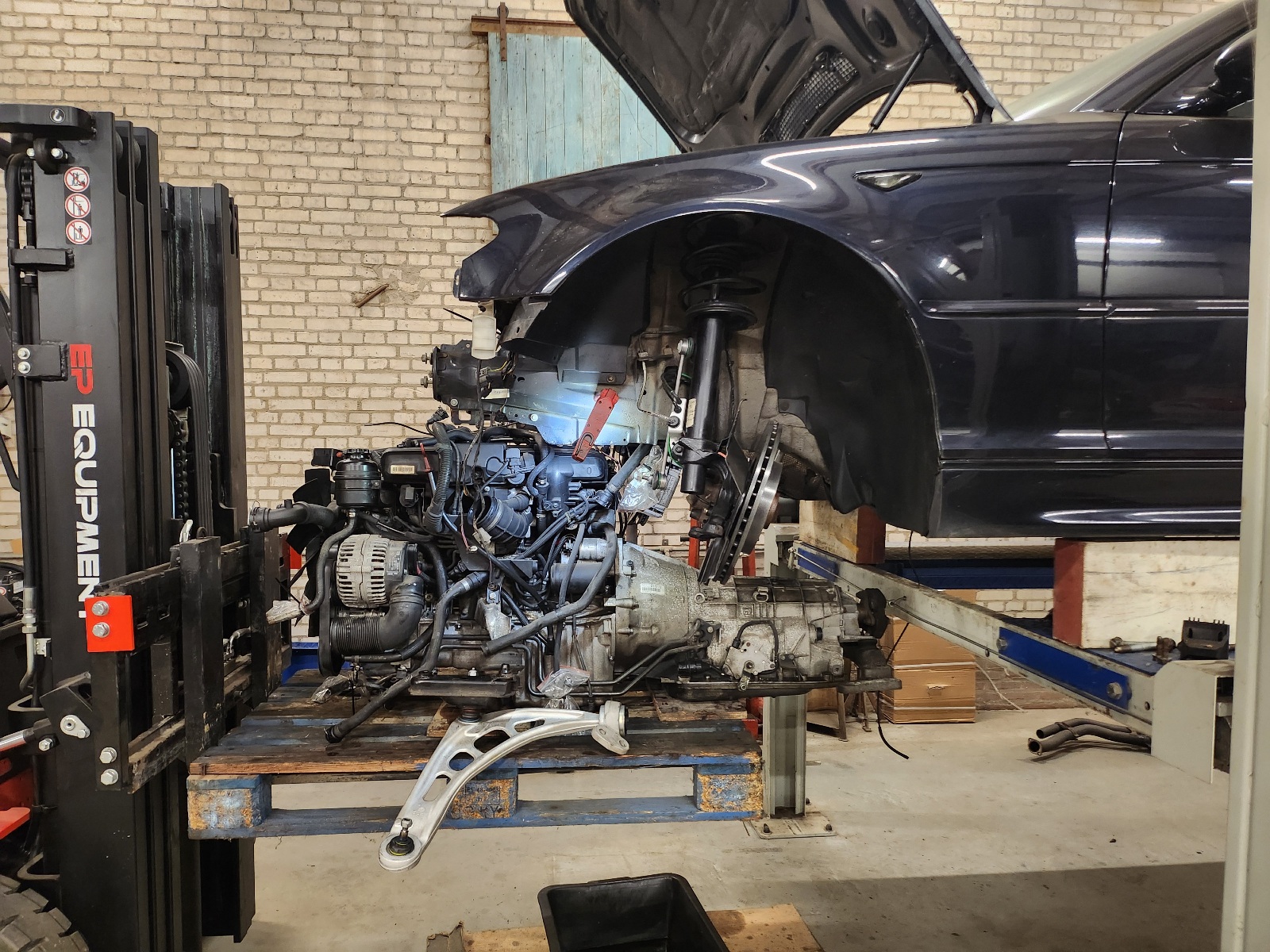

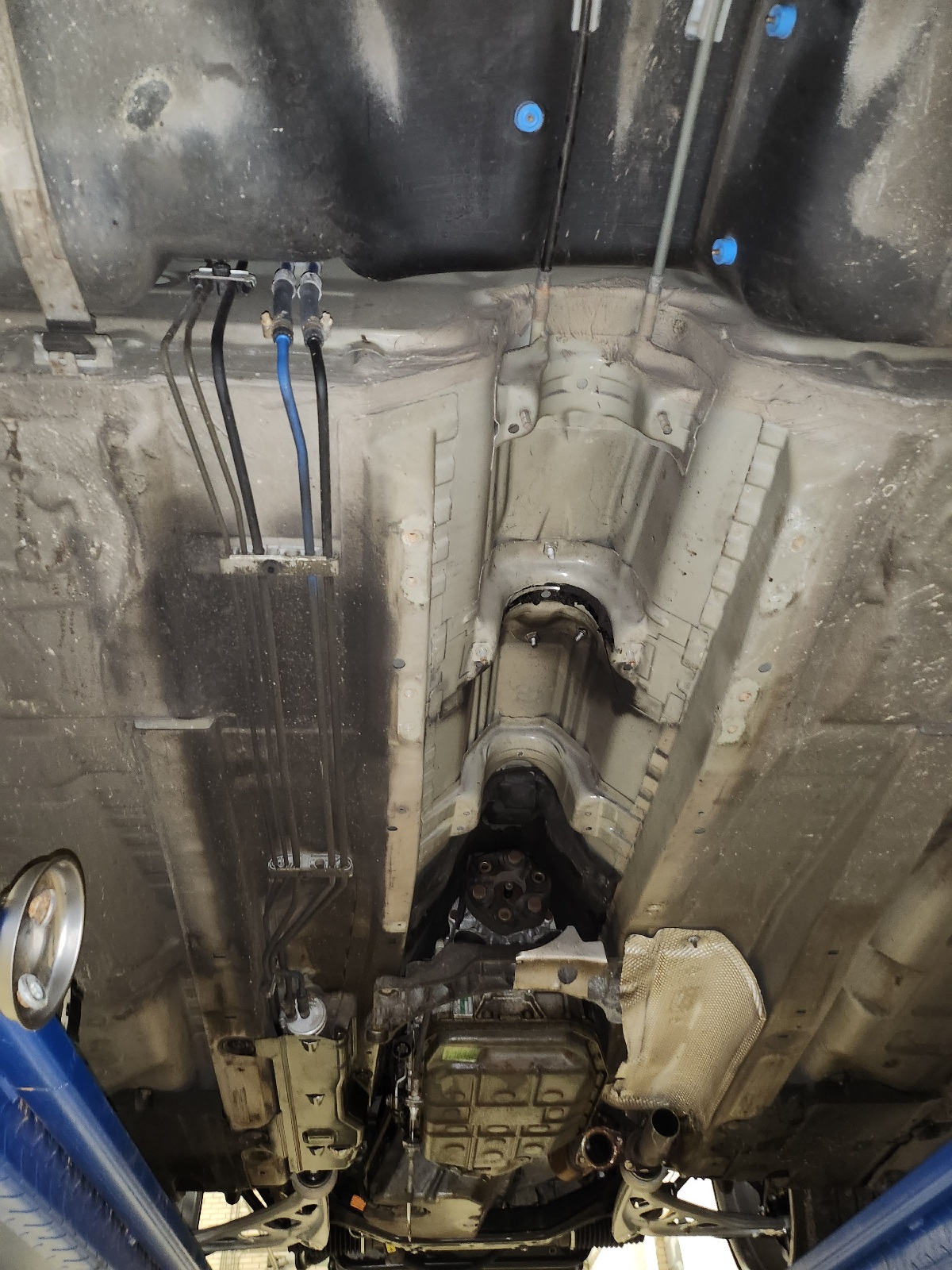

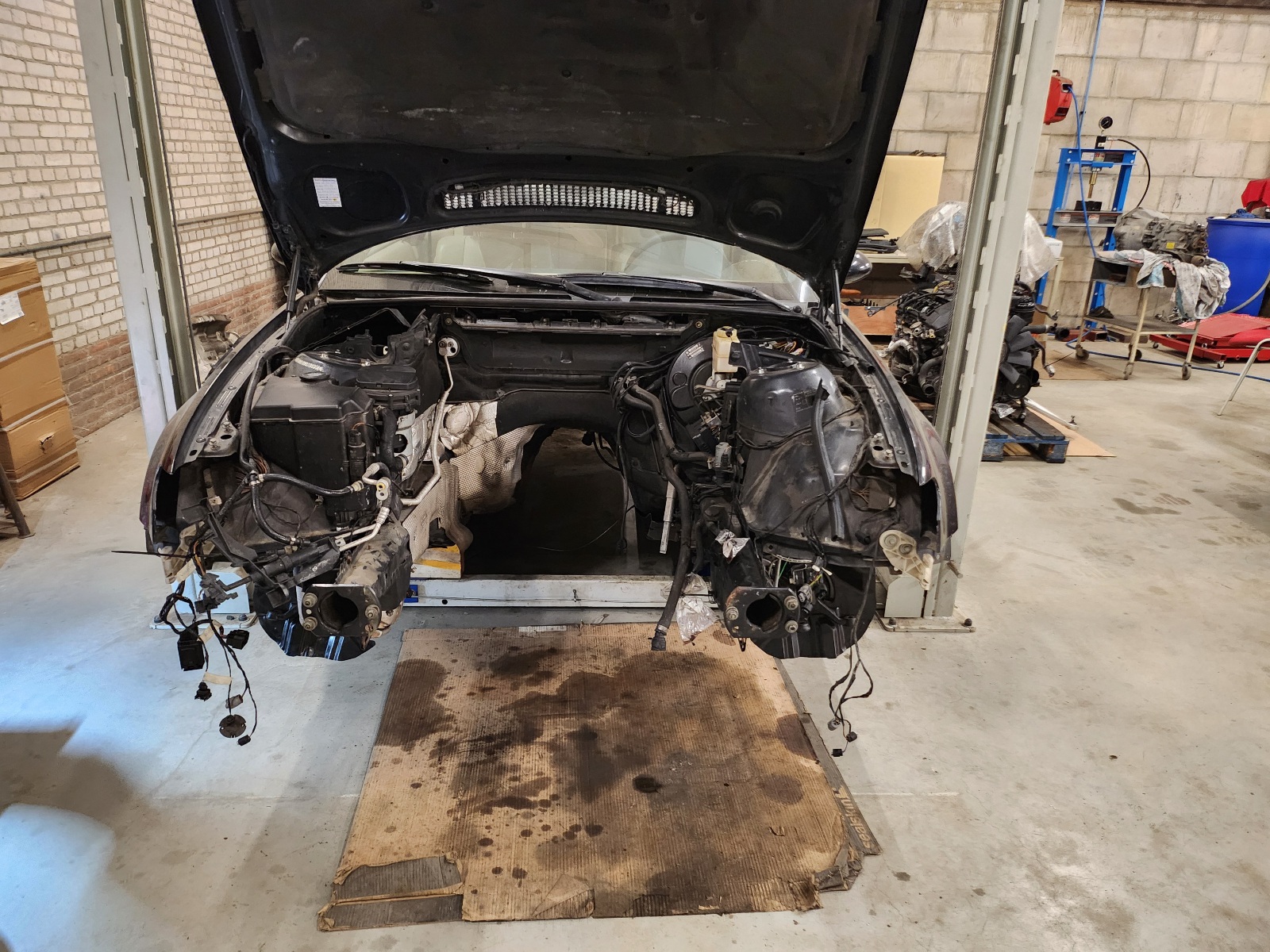

De E46 is officieel geen 6-cilinder meer. Het is nu een trapauto!

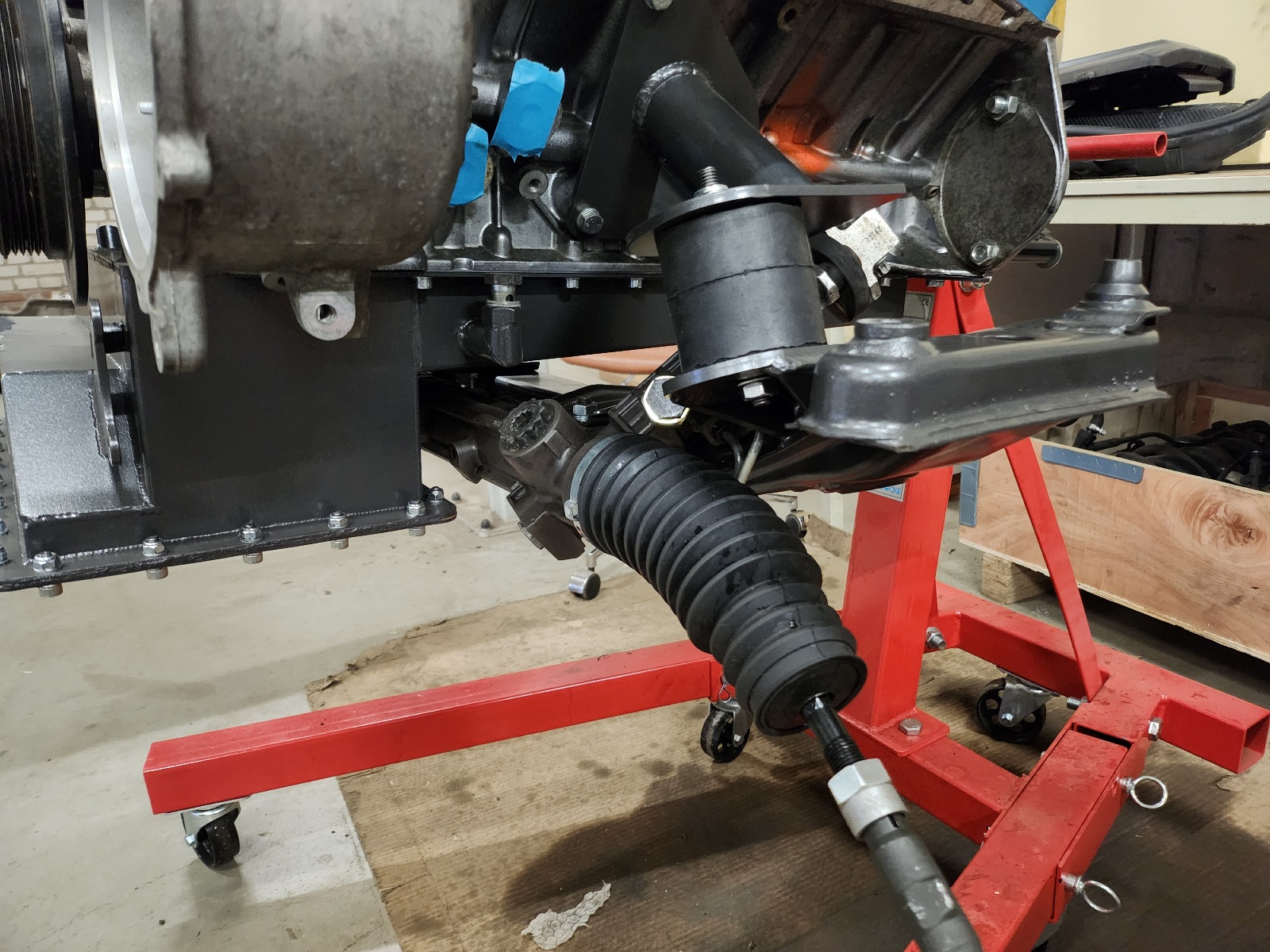

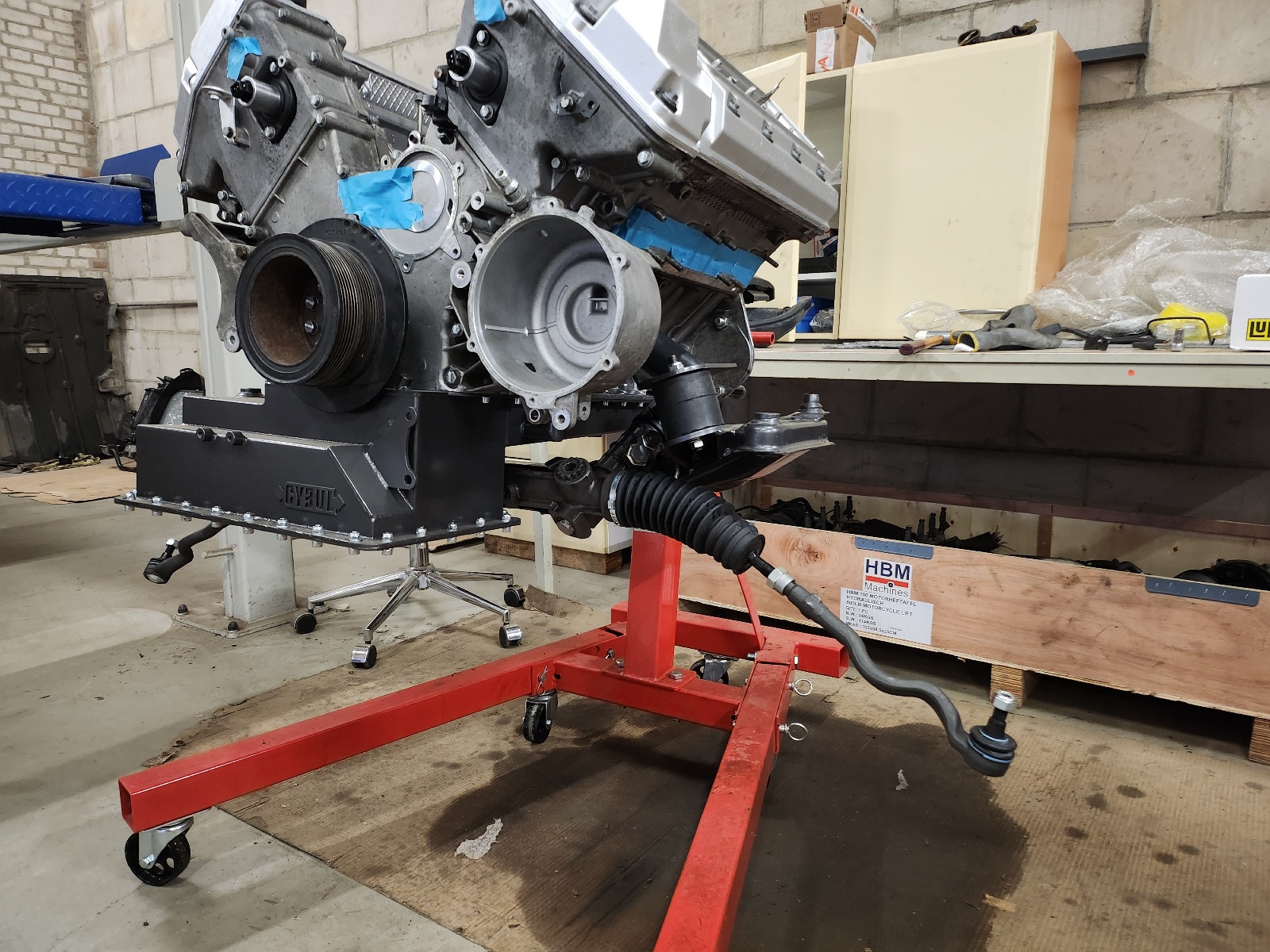

Het stuurhuis met spoorstangen heb ik gelijk overgezet naar de V8. Door de vorm van de carterpan kan dit niet meer als het blok straks gemonteerd is.
Nu kan ik verder met het opschonen en herinrichten van de motorruimte. En ook met voorbereiding voor ombouw van automaat naar handbak. Wel lekker veel werkruimte nu.

Gebruikersavatar
Martijn_bmw
Berichten: 27882
Lid geworden op: 22 nov 2009, 13:32
Locatie: Randstad

Re: BMW E46 van 330ci naar 340ci

Bericht door Martijn_bmw » 02 jan 2025, 06:24

Mooie vorderingen weer! :)

BroodjesBakker
Berichten: 1
Lid geworden op: 03 jan 2025, 21:47
Auto: 2002 BMW 318ci

Re: BMW E46 van 330ci naar 340ci

Bericht door BroodjesBakker » 03 jan 2025, 21:52

Heel erg vet project, hou ons zeker op de hoogte!

SlowCo
Berichten: 4130
Lid geworden op: 23 sep 2008, 09:36

Re: BMW E46 van 330ci naar 340ci

Bericht door SlowCo » 04 jan 2025, 00:41

Wat een berg werk zo'n project maar ook ontzettend gaaf!

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 05 jan 2025, 13:41

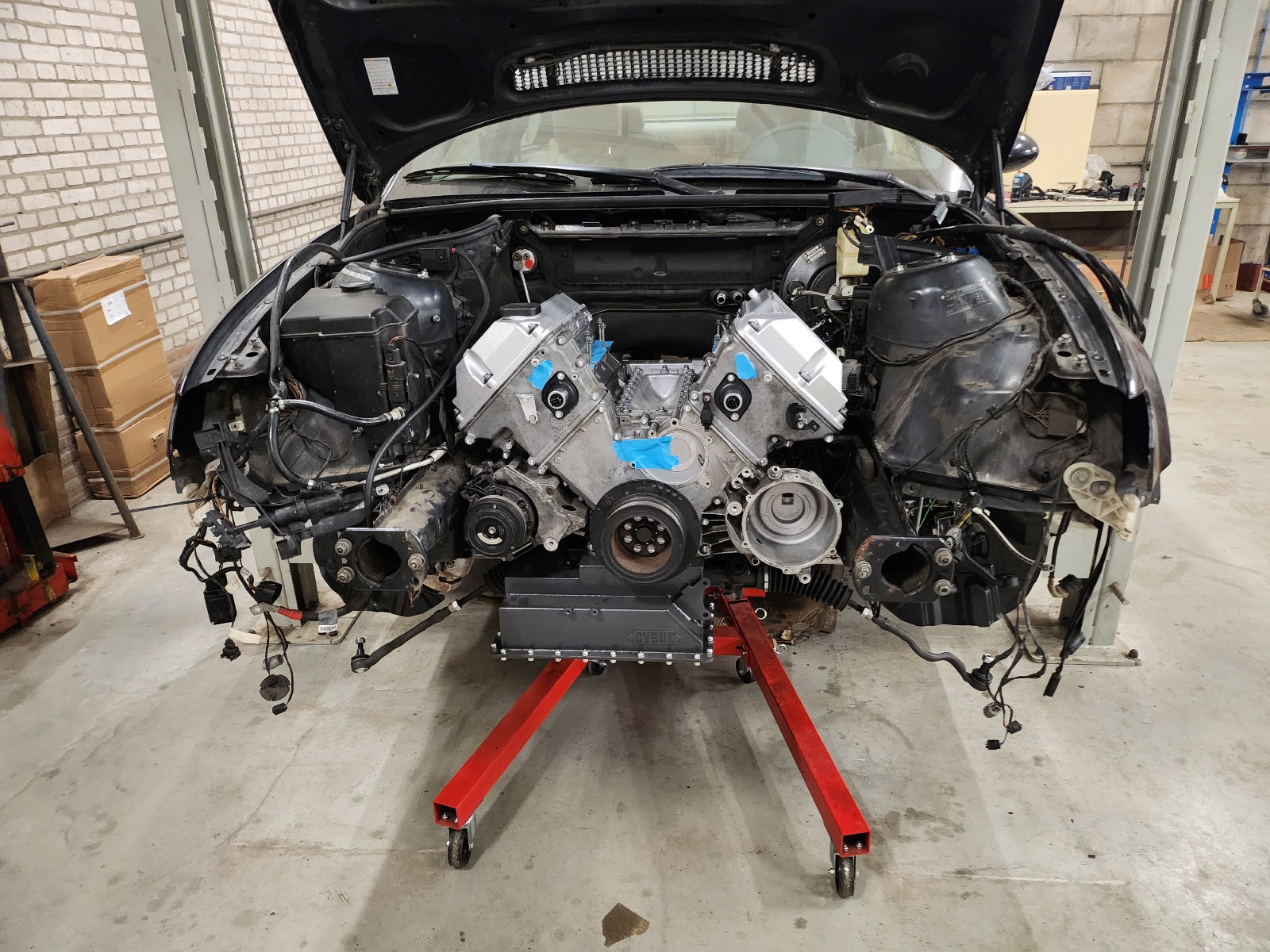

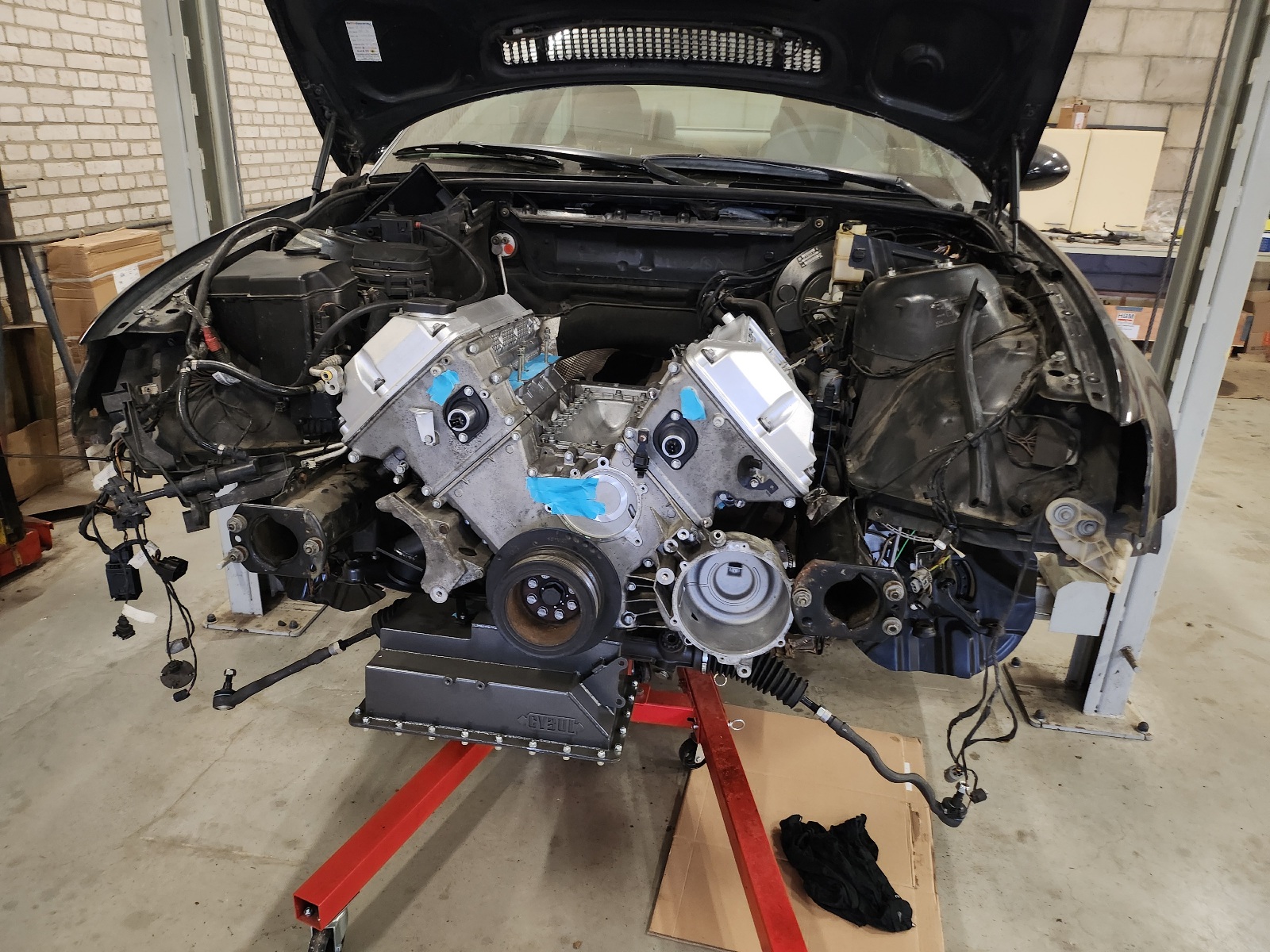

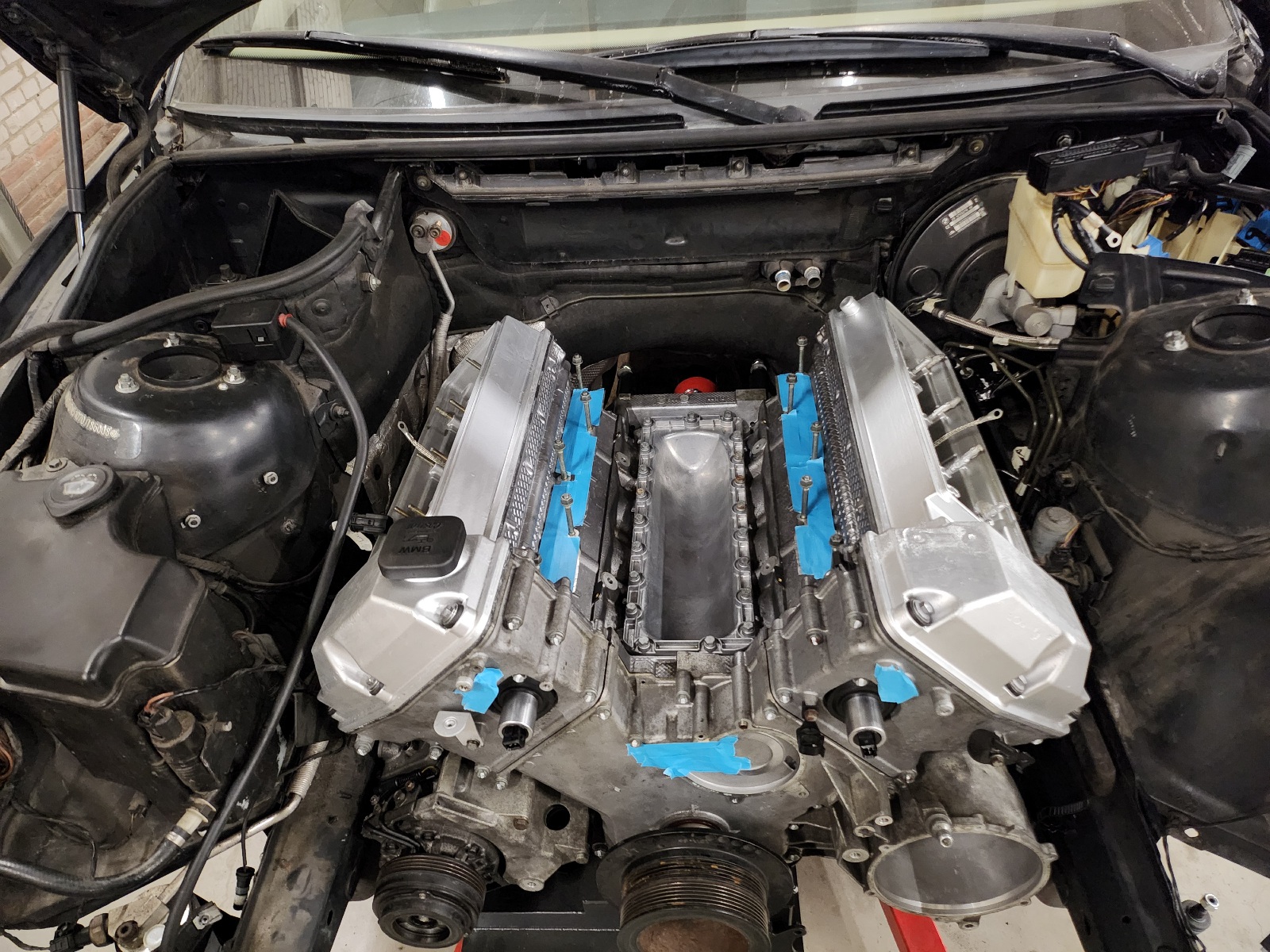

Nu de motorruimte leeg is heb ik gelijk maar eens de V8 gepast, om te kijken waar ik verder nog tegen aan loop.
Het enige knelpunt is de ABS pomp en het plaatwerk daar omheen, maar dit was geen verassing. Gelukkig geen dingen waar ik niet op gerekend had.

Dus, ABS pomp eruit, en plaatwerk weggeknipt. Ik ga nog even kijken of ik het netter kan doen door bijv. de puntlassen uit te boren, maar dit was voor nu even makkelijker. De ABS pomp ga ik verplaatsen naar de voorzijde van de veerpoottoren.
Nu past het blok als gegoten.
Als hij daadwerkelijk gemonteerd is (ik heb nu gewoon de motorstandaard achteruit de motorruimte in gerold) dan komt het blok nog 4cm omhoog. Volgens mijn berekening mag hij ook nog 2cm naar voren, maar dat weet ik pas zeker als ik ook de versnellingsbak heb gepast.

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 05 jan 2025, 13:54

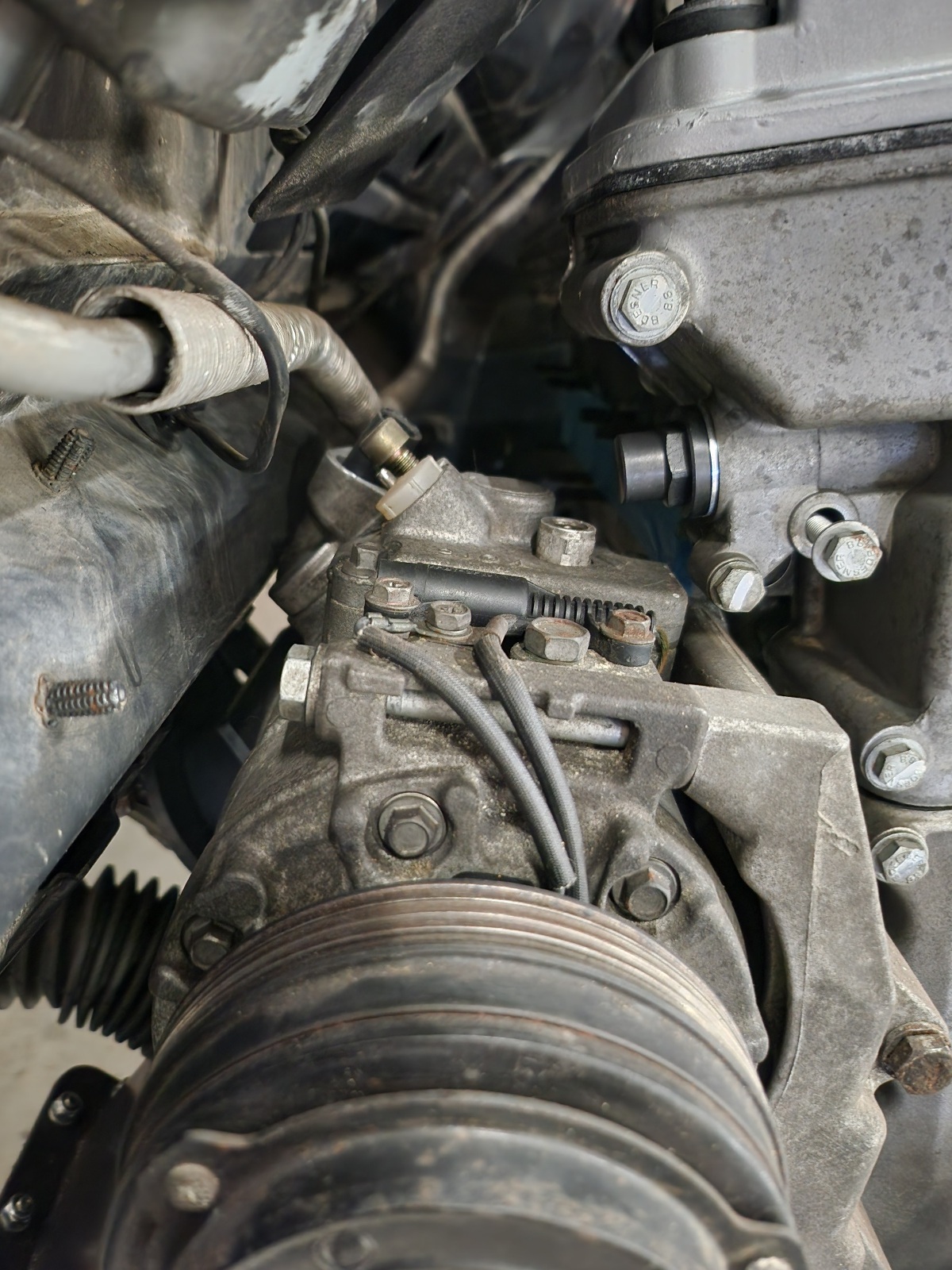

De oplettende kijker ziet nog een belangrijk verschil tussen de eerste en laatste foto. De aircopomp. Deze heb ik van mijn oude blok geplukt, ik kwam er achter dat de M62 en M54 de zelfde aircopomp hebben.

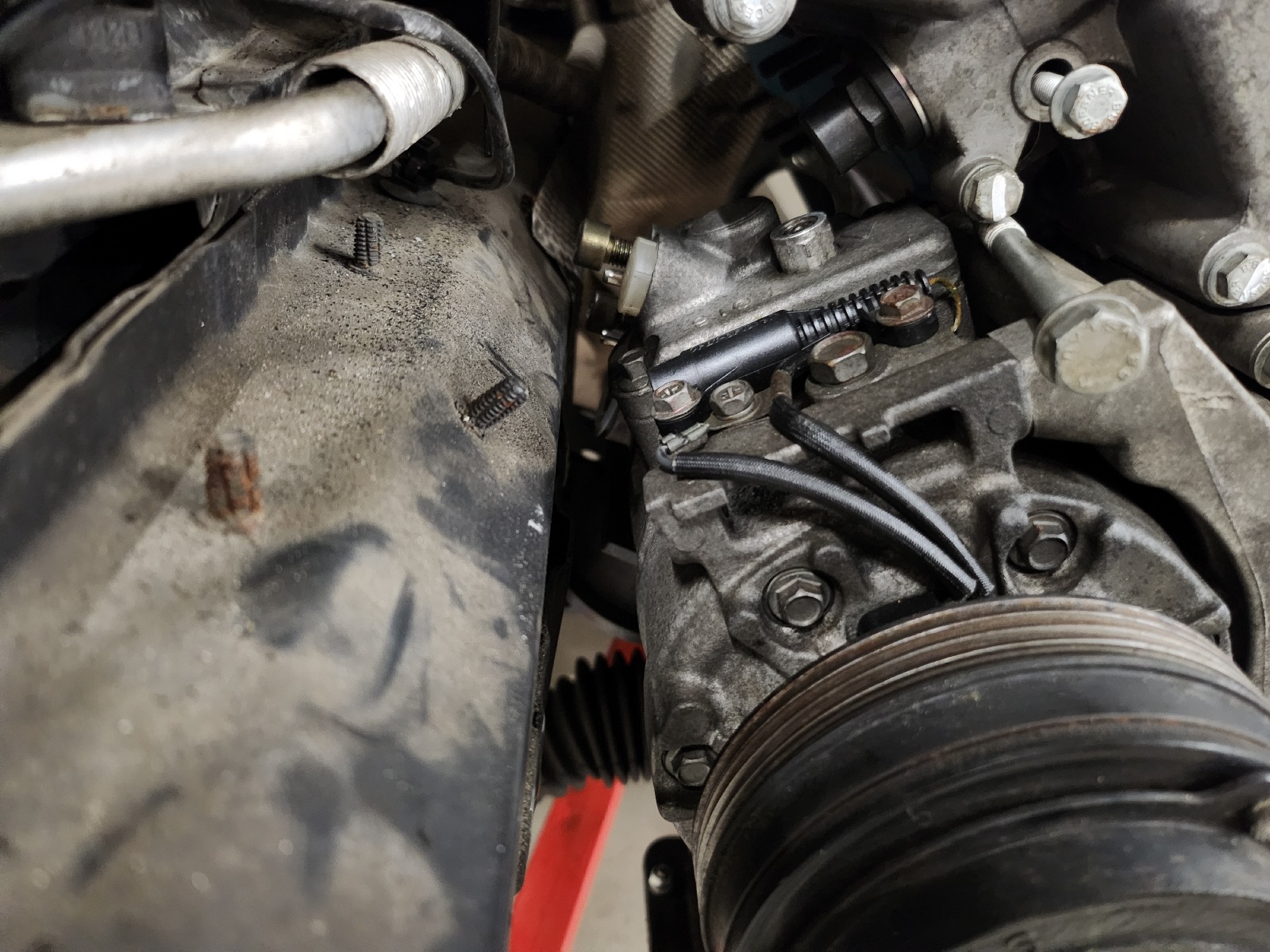

Hier zit gelijk mijn volgende knelpunt.
De aansluitingen voor de airco slangen zitten strak langs de chassisbalken. Ook als het geheel straks wat omhoog komt geeft dit niet genoeg ruimte. Dus hier ga ik nog even over nadenken.

Gebruikersavatar
328Ti
Berichten: 3084
Lid geworden op: 26 nov 2012, 23:10

Re: BMW E46 van 330ci naar 340ci

Bericht door 328Ti » 05 jan 2025, 19:01

Wellicht kan je de m52 airco bracket passend maken. De m52/e36 aircopomp is veel minder lomp.

http://bmwfans.info/parts-catalog/E36-C ... e_vignette

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 05 jan 2025, 22:23

Dank voor de tip! Daar ga ik naar kijken.

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 21 jan 2025, 23:28

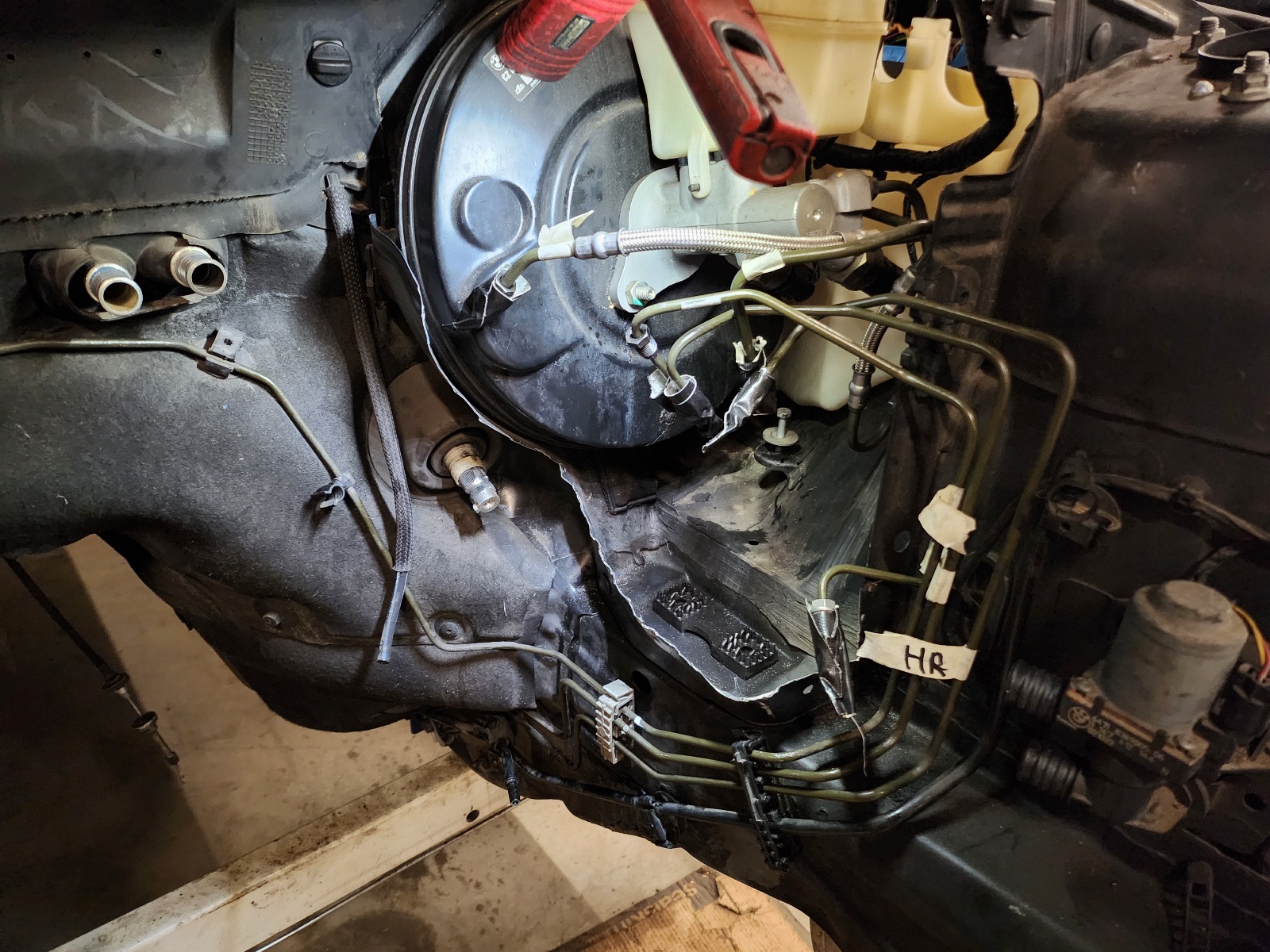

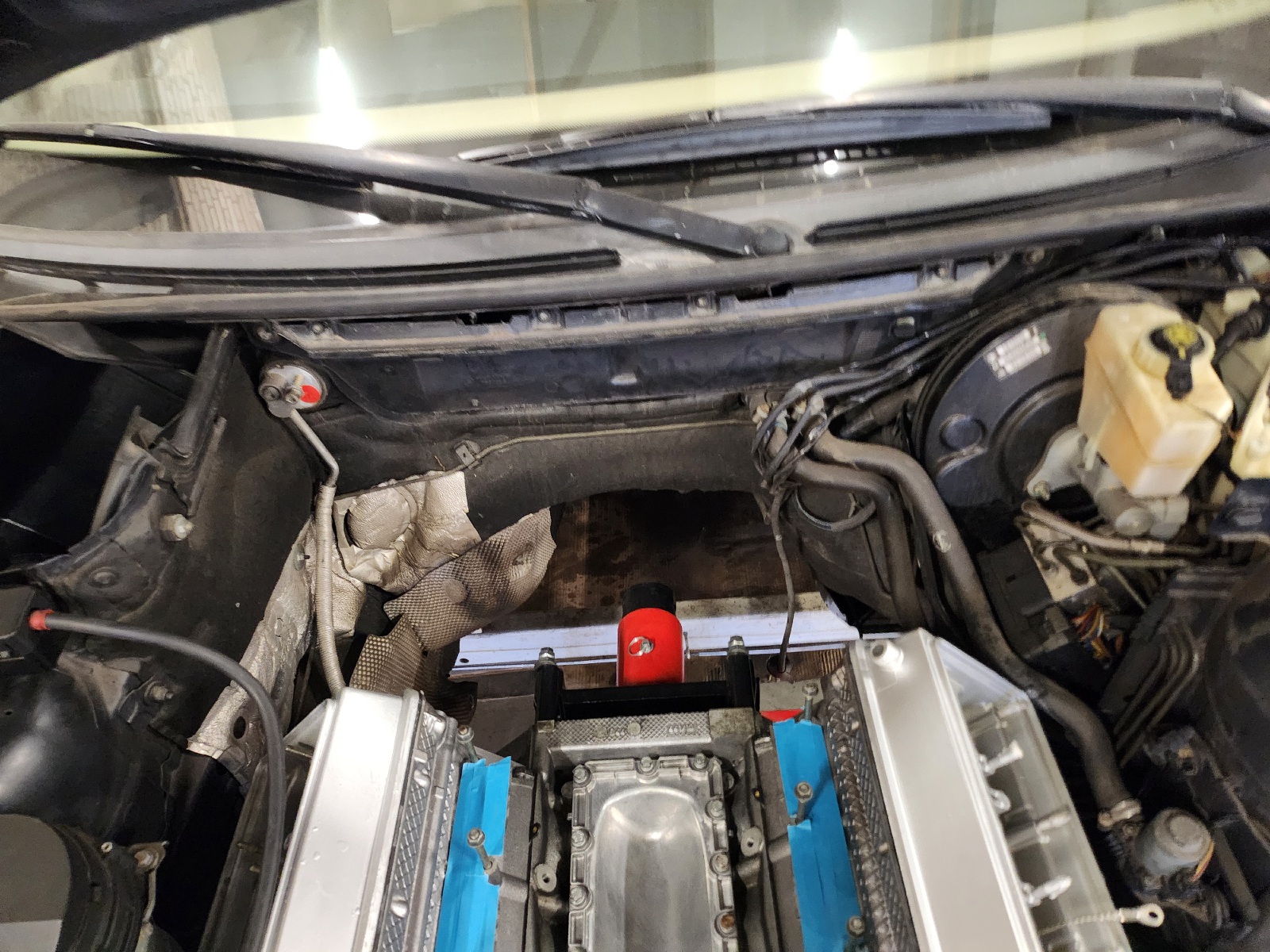

De afgelopen tijd veel bezig geweest met passen en meten. Mijn berekening klopte van geen kant, het blok moest juist naar achteren, in plaats van naar voren. Daarmee liep ik vast tegen de rembekrachtiger. Na me wat verdiept te hebben in rembekrachtigers en veel opties overwogen te hebben, heb ik een rembekrachtiger van een Mercedes W201 opgesnort. Deze heeft het zelfde boutpatroon en is een stuk compacter.

Een foto met vergelijk tussen de originele rembekrachtiger en de mercedes rembekrachtiger volgt later nog even.

Maargoed, uit eindelijk zit het blok met versnellingsbak ongeveer waar ik hem hebben wil.

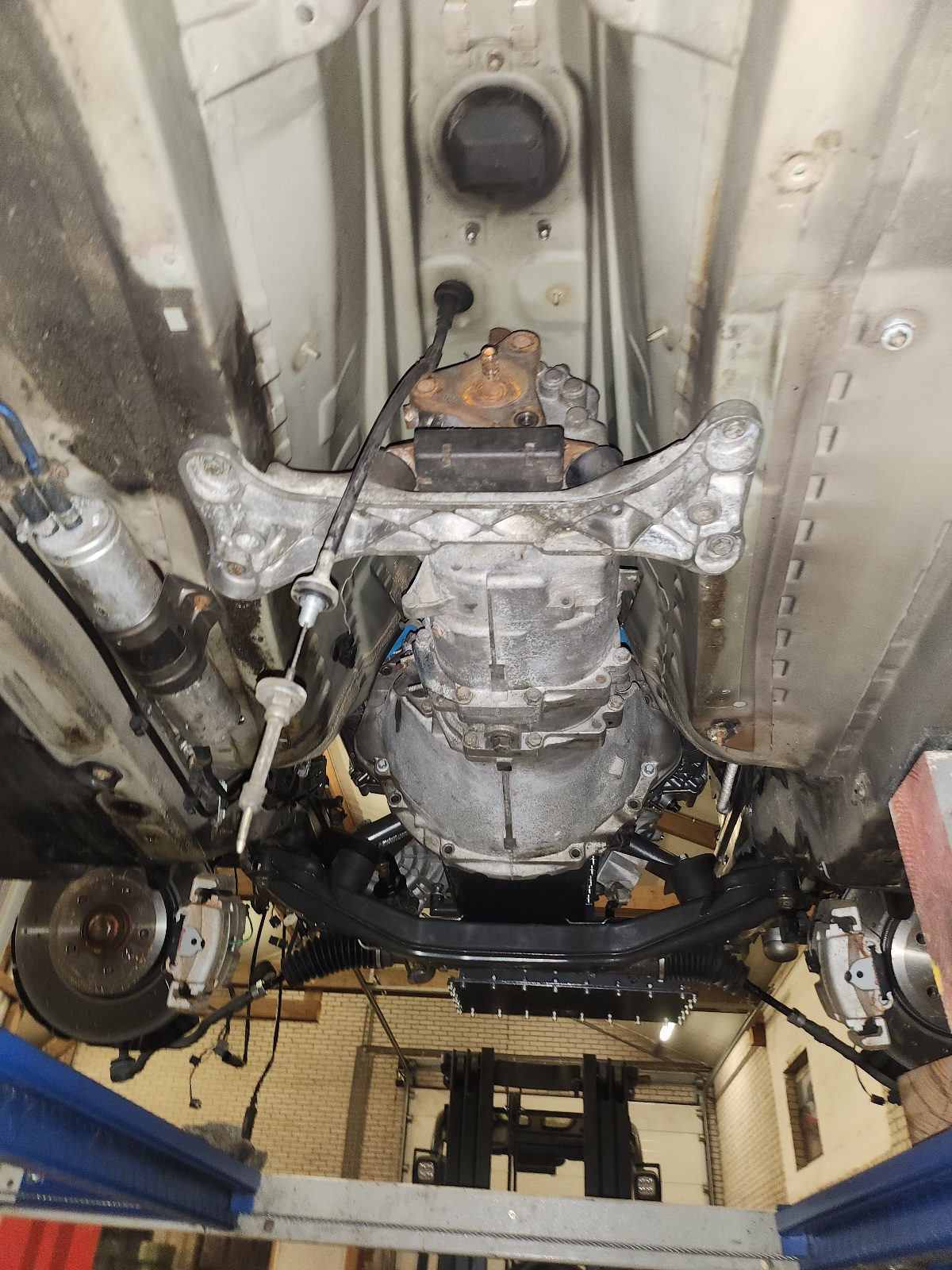

Omdat de Gertrag 420G zowel op V8 modellen als de E46 M3 is geleverd kan ik nu gebruik maken van M3 onderdelen. De versnellingsbakdrager van een M3 kon nu zonder aanpassingen worden gemonteerd. Ik heb dus ook geen op maat gemaakte schakelstangen en cardanas nodig.

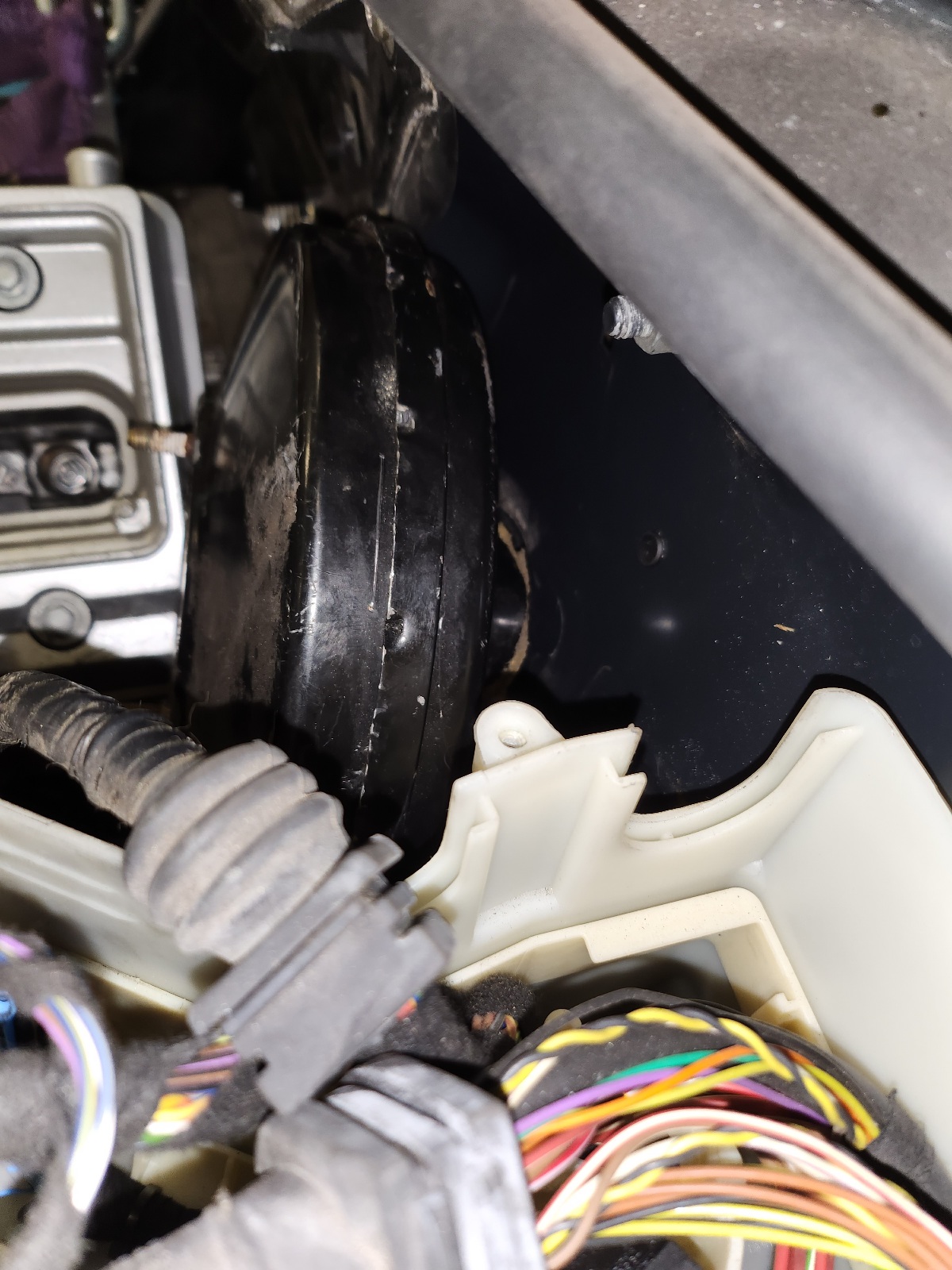

Momenteel zit het blok nog te strak tegen de MB rembekrachtiger aan, waardoor deze niet goed gemonteerd kan worden.
Om meer ruimte te krijgen moet ik het blok iets laten zakken, zodat hij wat naar voren kantelt. Sowieso ligt hij me nu te ver achterover. Ik heb een paar motorsteunlagers gevonden die dit mogelijk moeten maken, daarover later meer.

Naast het vervangen van de rembekrachtiger heb ik alle geluidsisolatie en hitteschilden uit de motorruimte en baktunnel moeten verwijderen om ruimte te maken. Hier komt nog een dunnere isolerende en hittewerende bekleding voor terug.

Gebruikersavatar
Martijn_bmw
Berichten: 27882
Lid geworden op: 22 nov 2009, 13:32
Locatie: Randstad

Re: BMW E46 van 330ci naar 340ci

Bericht door Martijn_bmw » 21 jan 2025, 23:56

Mooi :) veel reken en paswerk maar ligt er straks super strak in!

Gebruikersavatar
Bert ///M3
Berichten: 9398
Lid geworden op: 28 mar 2006, 22:30

Re: BMW E46 van 330ci naar 340ci

Bericht door Bert ///M3 » 22 jan 2025, 05:26

Gaaf project.


Alleen de brandende vraag blijft natuurlijk waarom geen S62 :lol:

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 22 jan 2025, 23:44

Bert ///M3 schreef: 22 jan 2025, 05:26 Gaaf project.


Alleen de brandende vraag blijft natuurlijk waarom geen S62 :lol:
Omdat dit blok me +/- €2500,- gekost heeft en je voor een S62 ergens tussen de 10 en de 15 duizend moet neertellen, en dan moet je die alsnog reviseren. :wink:

///MarcelRvB
Berichten: 49
Lid geworden op: 25 jan 2024, 13:17
Auto: BMW 330ci

Re: BMW E46 van 330ci naar 340ci

Bericht door ///MarcelRvB » 26 jan 2025, 22:34

Het probleem met de aircopomp is inmiddels opgelost.

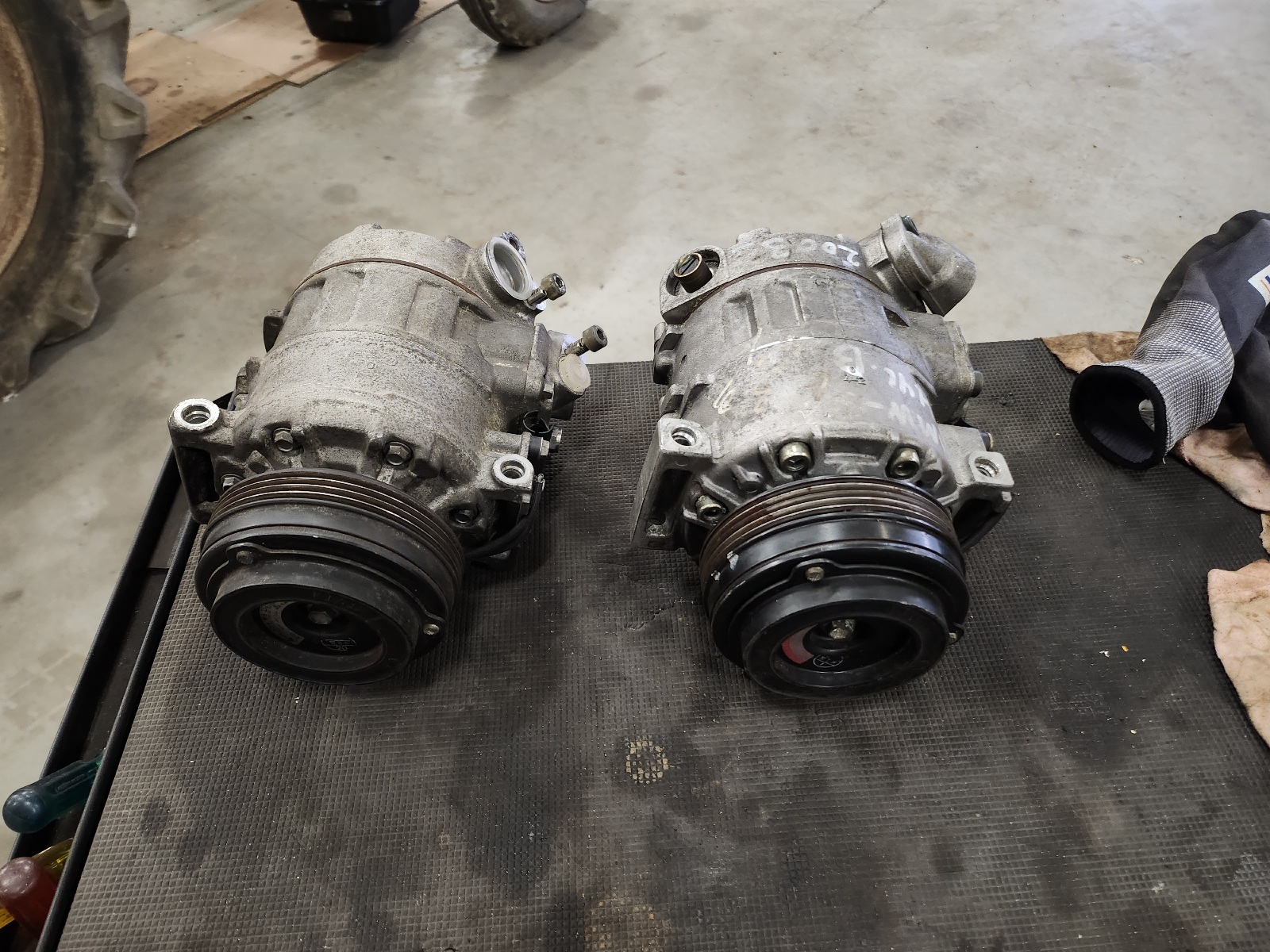

Hier een foto van de E46 aircopomp en een gebruikte E39 aircopomp naast elkaar.

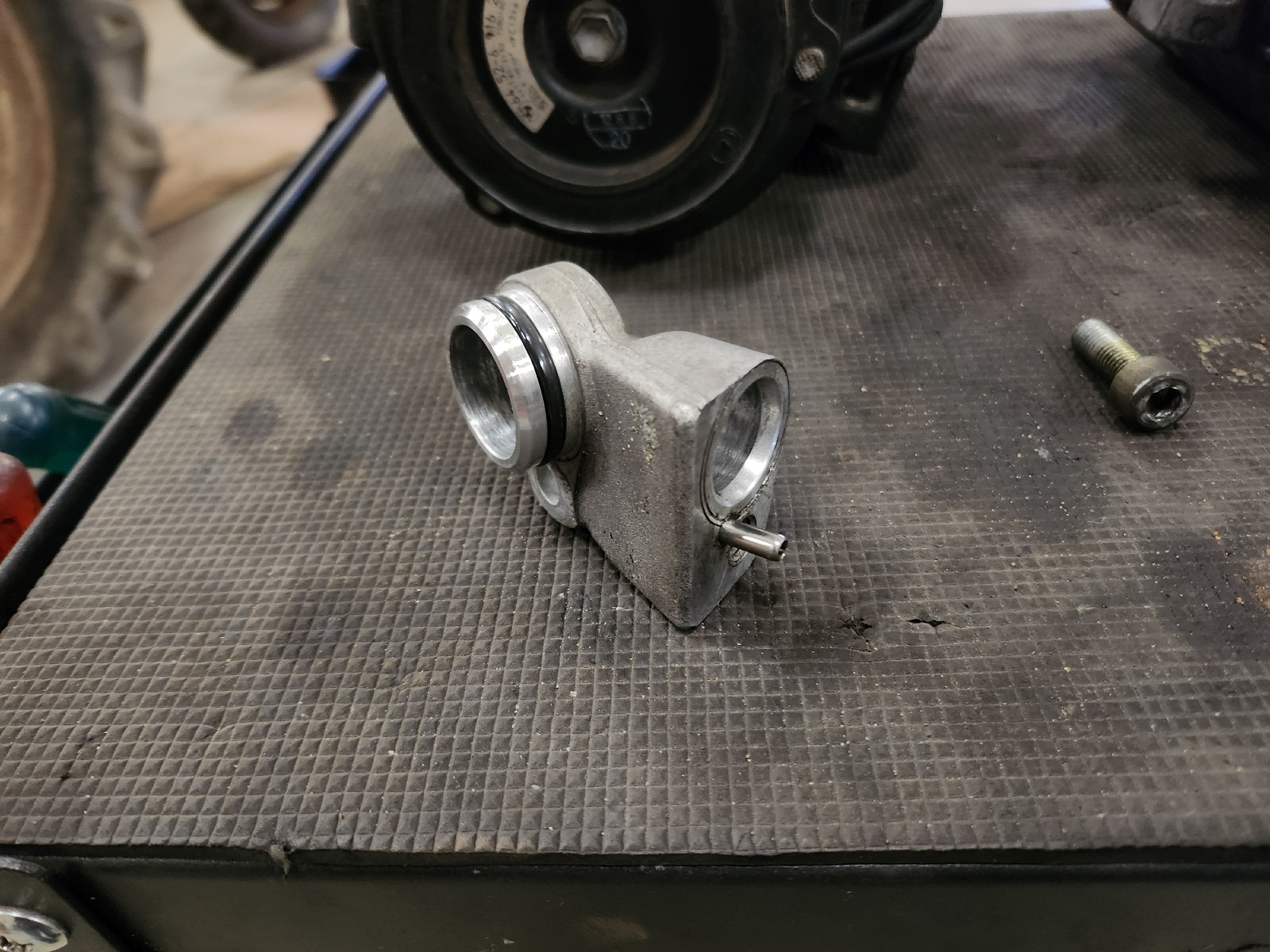

Nagenoeg hetzelfde. Alleen heeft de E39 pomp dit opzetstukje:
Ik heb het opzetstukje overgezet en daarmee het probleem opgelost.
